Sân bóng bầu dục San Amaro

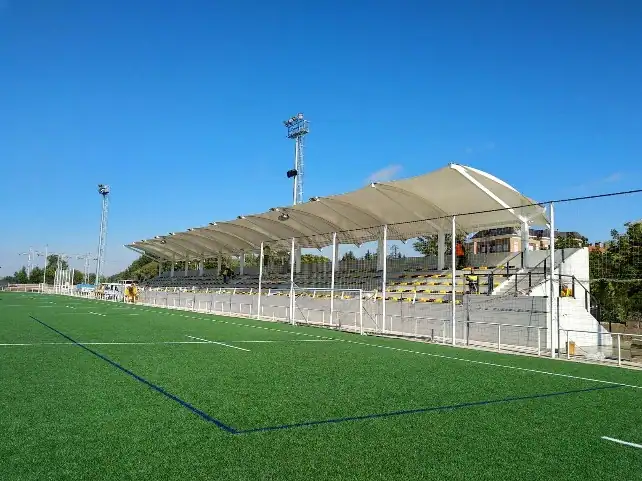

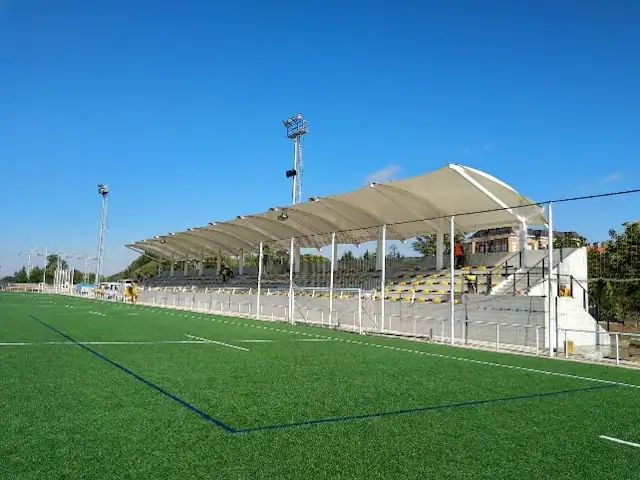

Sân bóng bầu dục San Amaro, khánh thành năm 1980, nằm trên một khu đất có sẵn giữa Đại học Burgos, tuyến đường sắt Santander-Mediterranean và sông Arlanzón. Cơ sở vật chất của sân cho phép tổ chức các trận thi đấu bóng bầu dục chính thức, cũng như các môn thể thao khác như bắn cung hay bóng đá 7 người.

Thách thức

Hệ thống âm thanh lắp đặt phải quản lý ba nguồn âm thanh (đầu phát âm thanh, bàn gọi thông báo và một micro không dây), đồng thời bảo đảm độ rõ lời cao trên toàn sân, để các thông báo bằng giọng nói và âm nhạc đến được với cầu thủ và khán giả.

Giá trị chúng tôi mang lại

Để làm được điều đó, bộ phận dự án của chúng tôi cùng với công ty thi công Seltron đã thực hiện một nghiên cứu mô phỏng điện thanh nhằm xác định số lượng, vị trí và hướng của các loa.

Quy trình

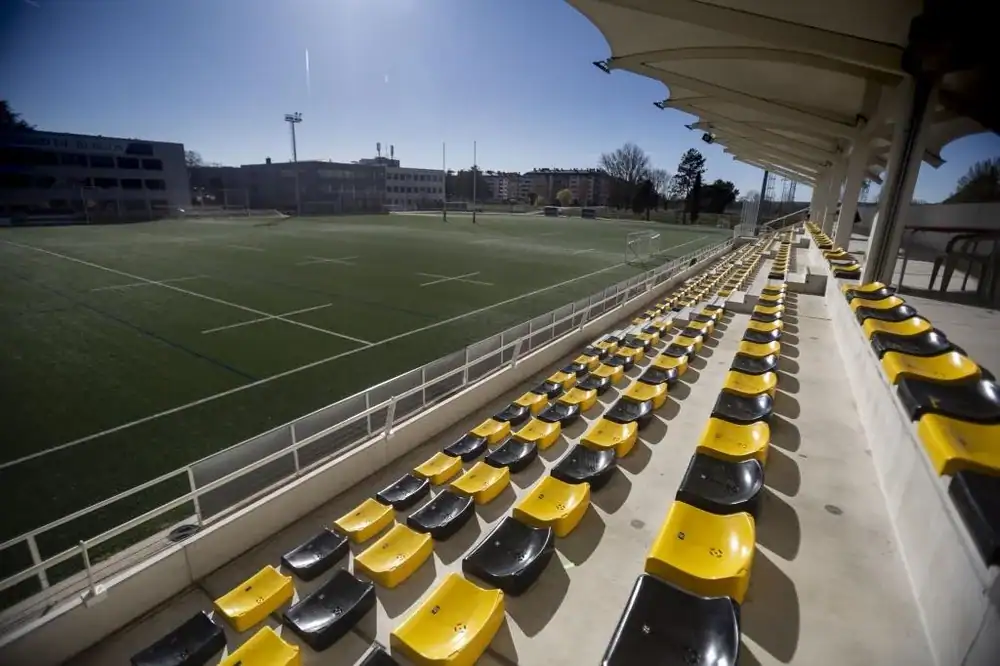

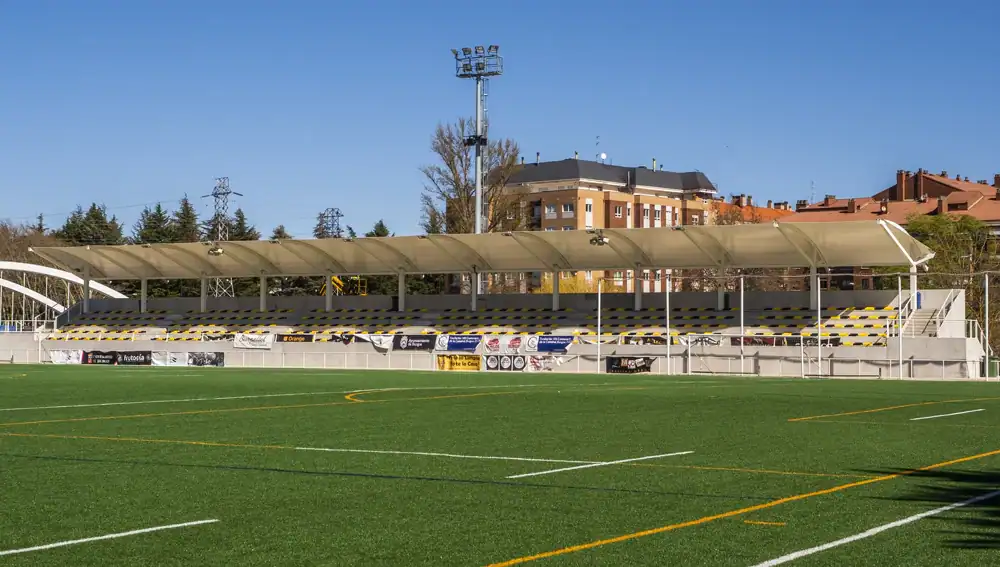

Kích thước lớn của không gian (khoảng 10.000 m²) đặt ra yêu cầu cao về xử lý âm học, dù khu vực cần phủ âm chỉ là sân thi đấu. Trong bóng bầu dục chuyên nghiệp, trọng tài mang micro để mọi cầu thủ nghe rõ chỉ dẫn của mình. Khán đài, mới được xây gần đây, nằm ở một bên sân.

Xét đến đặc điểm và giới hạn của công trình, bộ phận dự án đã đề xuất một giải pháp với 12 nguồn phát âm:

6 loa eHORN10 2 đường tiếng tầm xa, có củ loa LF 10" và củ loa HF 1,7". Loa kèn công suất lớn (250 WRMS @ 8 ohm) và hiệu suất cao (103dB 1W/1m), tích hợp biến áp đường dây 70/100V, được chứng nhận cho ứng dụng ngoài trời (IP46).
6 loa phóng thanh eMSP50Ti, làm bằng ABS gia cường và đạt chứng nhận IP66, lý tưởng cho hiệu năng cao ngoài trời.

Loa eHORN10 được lắp trên các cột đèn cao 14 mét và cho áp suất âm 90dB SPL dọc theo chu vi sân, một mức SPL phù hợp cho thông báo bằng giọng nói ở một sân thể thao có đặc điểm như vậy.

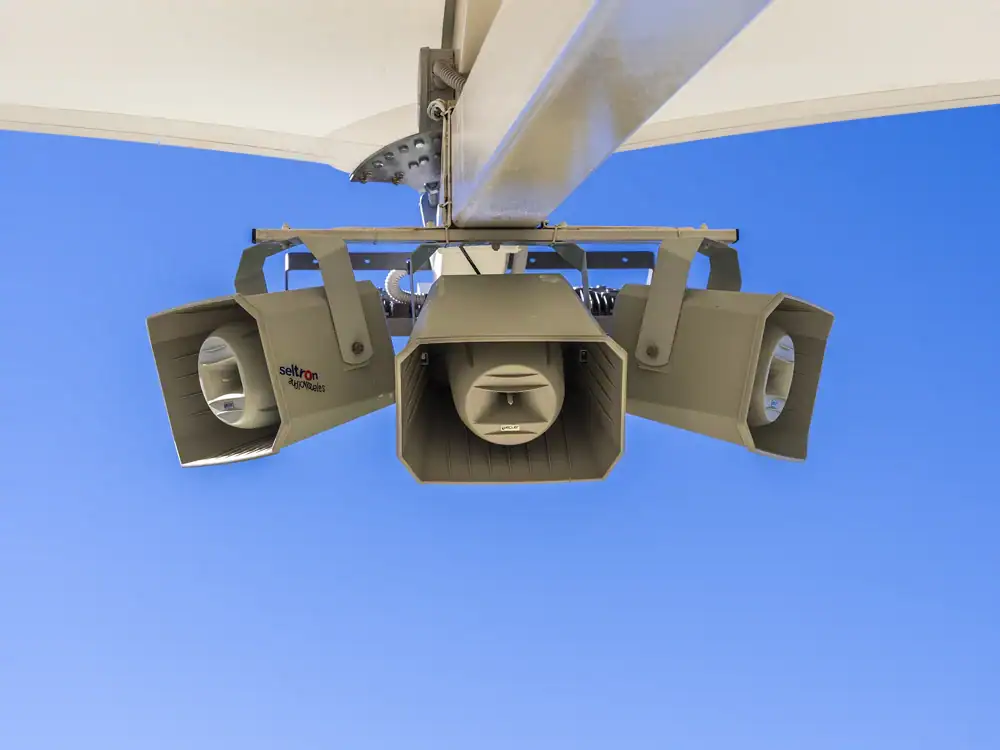

Loa phóng thanh eMSP50Ti được đặt ở độ cao 6 mét, lắp trên mái khán đài, thành cụm 3 chiếc để phủ toàn bộ khu vực. Cả eHORN10 lẫn các cụm eMSP50Ti đều được đặt theo góc đã xác định trong nghiên cứu mô phỏng để phủ mọi khu vực cần thiết và bảo đảm độ phủ tốt nhất.

Về tín hiệu, cần một hệ thống 4 kênh: mỗi bên một tuyến cho hệ thống PA của sân, và thêm hai tuyến cho loa của khán đài. Để hệ thống hoạt động tối ưu, Seltron đã cân chỉnh mức tín hiệu, độ trễ và cân bằng âm, những bước thiết yếu để thống nhất âm thanh của sân và khán đài.

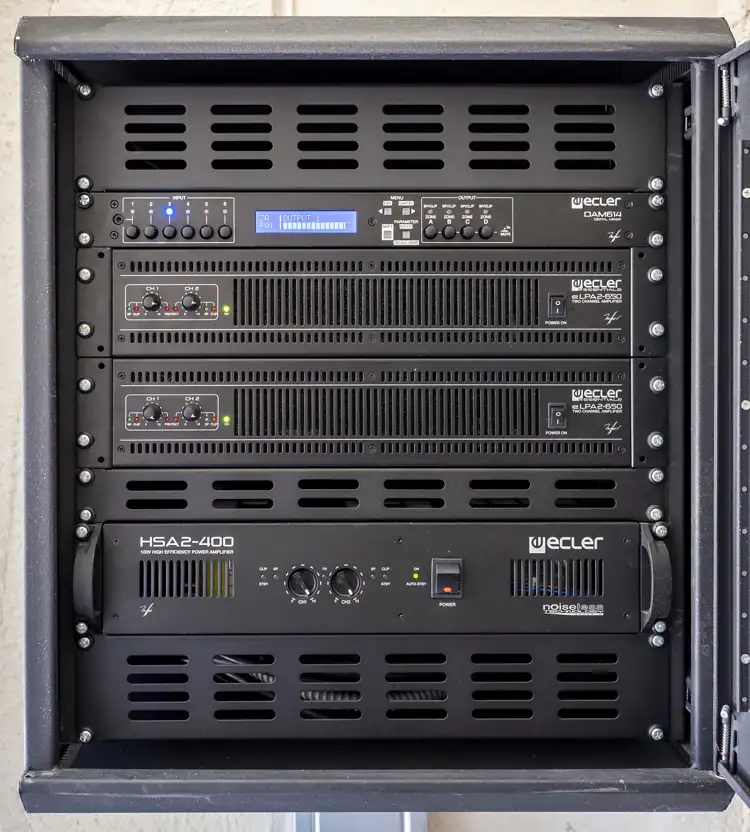

DAM614 là bộ xử lý số được lắp để quản lý 4 kênh này, một mixer lập trình hoàn toàn được, gồm 6 đầu vào và 4 đầu ra âm thanh, xử lý DSP và 4 cổng điều khiển từ xa. Phần khuếch đại do hai amply trở kháng thấp eLPA đảm nhận để cấp cho loa của sân (eHORN10), và tầng khuếch đại trở kháng cao HSA2-400 cho khu khán đài (eMSP50Ti). Làm trung tâm vận hành, một mixer dòng COMPACT được dùng để đáp ứng nhu cầu của công trình, cho phép kết nối tất cả micro liên quan, cũng như các đầu phát mức line hoặc đường tín hiệu cấp cho các cơ quan truyền thông.

Về nguồn âm thanh, bộ phận dự án đề xuất bàn gọi thông báo MPAGE4, một micro không dây eMWH cùng bộ thu eMWR, và một DUO-NET Player, tích hợp hai đầu phát stereo độc lập, mỗi đầu có thể phát luồng internet (đài radio trực tuyến, v.v.), nội dung lưu tại chỗ (SD, USB) hoặc nguồn âm thanh qua mạng.
