WiSpeak

CORE

Name: Ecler CORE
Brand: Ecler
SKU: CORE

3x3 | Bộ phát | WiSpeak | Bluetooth® class 1 | aux out

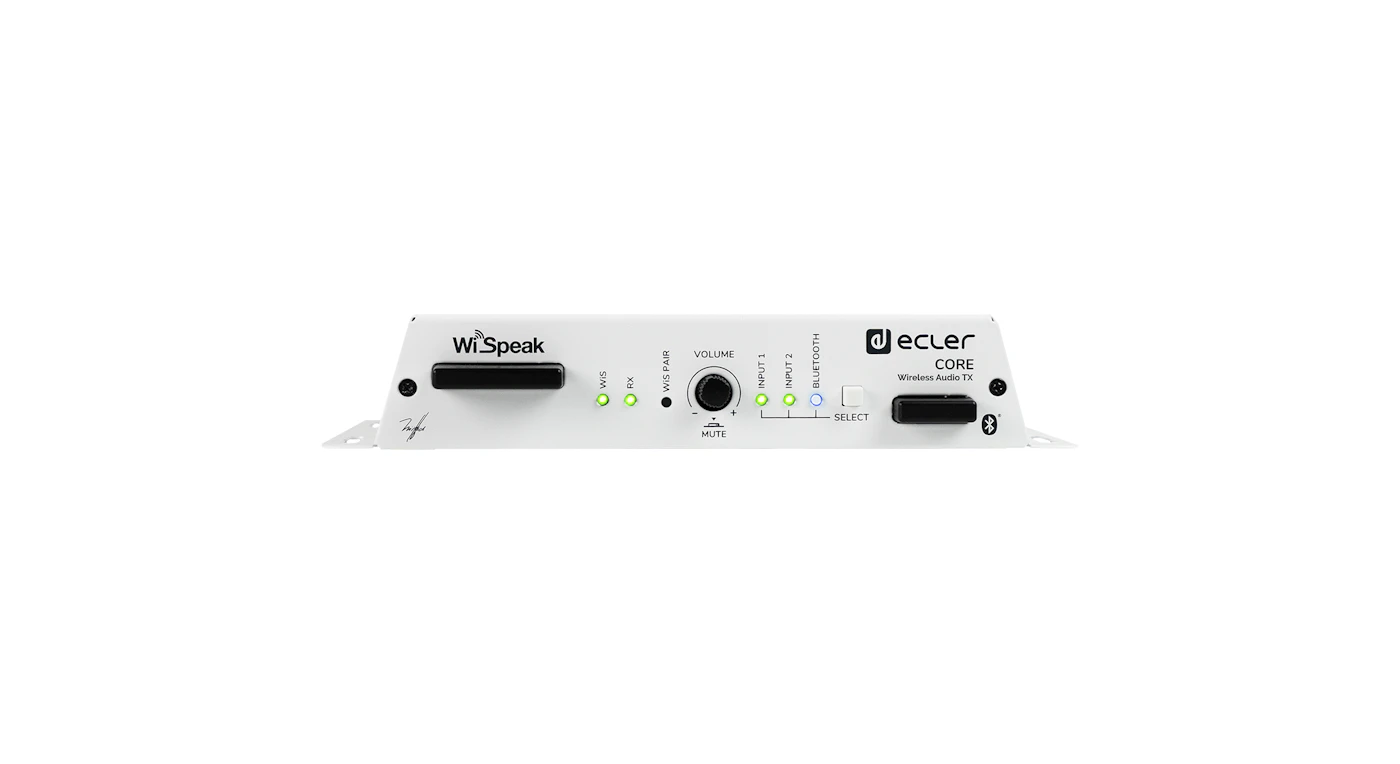

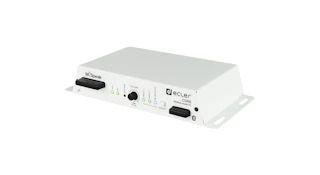

WiSpeak CORE là thiết bị phát, giao tiếp với tất cả các thiết bị thu để tạo thành một mạng không dây WiSpeak, và đảm nhận vai trò Master Unit. Chức năng chính của thiết bị là ghép nối và gửi nội dung âm thanh đến tất cả các bộ thu (TUBE, CUBE), duy trì kết nối ổn định với chúng, đồng thời gửi lệnh cấu hình riêng đến từng bộ thu nếu cần. Thiết bị cũng đảm nhận cấu hình chung của hệ thống: các đầu vào âm thanh đang dùng, cân bằng âm sắc, mức đầu ra, v.v. CORE là Master Unit của hệ thống Ecler WiSpeak. Cùng với TUBE, CUBE và GLOBE, thiết bị mang đến giải pháp lắp đặt không dây đơn giản, nhanh chóng với vùng phủ đến 500m2. Thiết bị đi kèm ứng dụng WiSpeak grip cho Android và iOS, có thể dùng để thiết lập nâng cao và tinh chỉnh hệ thống Wireless Pro Audio.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Bộ nguồn rời đa dải điện áp (100-240VAC 50-60Hz)

02Tương thích với ứng dụng WiSpeak grip cho các chức năng thiết lập và điều khiển (có cho Android và iOS), qua kết nối Bluetooth®

03Có 3 đầu vào âm thanh:

04o Analogue stereo, không cân bằng. 2 x đầu nối RCA

05o Analogue stereo, cân bằng. 2 x đầu nối Euroblock 3p

06o Bluetooth®, class 1 (tầm phủ tối đa đến 25 mét)

07Phát 1 x tín hiệu âm thanh không dây WiSpeak (bản chuyển sang mono của đầu vào được chọn)

08Có 1 x tín hiệu analogue AUX OUT (bản sao của tín hiệu WiSpeak được phát). Có thể dùng để nối thiết bị với các thiết bị âm thanh bên ngoài như amply, mixer hoặc loa siêu trầm

09Cổng MUTE, cho phép tắt tiếng hệ thống khi một tiếp điểm khô bên ngoài được đóng

10Cổng REMOTE, cho phép người dùng cuối điều chỉnh âm lượng tổng một cách đơn giản -trong phạm vi lập trình được- bằng WPaVOL hoặc bảng điều khiển gắn tường tương thích

11Số bộ thu tối đa được điều khiển trên mỗi thiết bị phát = 24 thiết bị. Có thể mở rộng hệ thống bằng cách nối một bộ phát mới với một bộ thu hiện có, tạo thành mạng WiSpeak thứ hai dùng chung nội dung âm thanh và âm lượng Master với mạng thứ nhất (mạng chính)

12Điều khiển ở mặt trước để chọn nguồn (đầu vào) và điều chỉnh âm lượng tổng (Master)

13Khoảng cách tối đa khuyến nghị từ bộ phát CORE đến bất kỳ bộ thu WiSpeak nào đã ghép nối (TUBE CUBE hoặc GLOBE): 12 mét, trong tầm nhìn thẳng

14Phím PAIR ở mặt trước: cho phép ghép nối các bộ thu với bộ phát nhanh chóng và dễ dàng, để thiết lập cơ bản hệ thống WiSpeak

15Đèn LED chỉ báo ở mặt trước

16Cổng USB-C dịch vụ (không dùng để cấp nguồn ngoài, chỉ dùng cho cập nhật dịch vụ & firmware)

WiS (âm thanh số không dây RF)

Dải tần hoạt động: 5.18~5.32GHz, 5.55~5.825GHz (supported worldwide) Up to 24 non-overlapping RF channels4 DFS support
Phạm vi phủ sóng: Up to 12m from a TX to any paired RX, direct line of sight
Số kênh âm thanh: WiSpeak CH 1&2
Truyền âm thanh: 24bit uncompressed, 48kHz SR
Độ sâu bit âm thanh số: TBC
Tần số lấy mẫu âm thanh số: 48kHz
Đáp tuyến tần số âm thanh số: 10Hz – 20kHz (-1dB)
Bộ chuyển đổi âm thanh số: ADC/DAC Resolution: 24 bits Dynamic range ADC: 96 dB DAC: 98 dB
Độ trễ: From TX Analog Audio IN to TX AUX OUT <700usec From TX Analog Audio IN to RX AUX OUT <6ms From TX Analog Audio IN to RX Speaker <6ms
Thời gian ghép nối: Up to 120s
Thời gian kết nối lại: Up to 120s

Ngõ vào âm thanh analog

Số ngõ vào: 2
Kiểu kết nối: IN1: 2 x RCA, unbalanced IN2: 2 x Euroblock 2-pin, balanced
Độ nhạy ngõ vào: -10dBV to 0dBV
Trở kháng ngõ vào: >20kΩ
THD + Nhiễu: IN 1&2: <0.015%
CMRR: IN2: >60dB @ 1kHz

Ngõ vào âm thanh Bluetooth

Class: Compliant 5.0, Class 1
Phạm vi: 25m (ideal conditions)
Profile: A2DP1.3/AVRCP1.6/HFP1.6/HSP1.2
Codec hỗ trợ: SBC, AAC

Ngõ ra âm thanh analog

Số cổng ngõ ra: 1 x AUX OUT: Analog, Mono
Kiểu kết nối: 3-pin Euroblock, balanced
Trở kháng ngõ ra: 10kΩ

Kết nối điều khiển

USB: USB-C: Service & firmware updates
Điều khiển từ xa analog: RJ-45: Compatible with WPa series analogue volume control panels
MUTE ngoài: Euroblock, 2-pin, Normally Open

Điện

Nguồn cấp: External, universal Power Supply
Yêu cầu nguồn AC: 100-240 VAC @ 50-60Hz, using supplied DC adapter
Cổng nguồn AC: 24VDC IN mains inlet
Công suất tiêu thụ: 0.5A at 24V

Giám sát và điều khiển

Điều khiển ghép nối: via WiSpeak grip app./ front panel button
Chọn nguồn: via WiSpeak grip app./ front panel button
Điều chỉnh âm lượng: via WiSpeak grip app./ front panel button / remote volume control
Điều chỉnh âm sắc: via WiSpeak grip app.
Điều khiển MUTE: via WiSpeak grip app./ GPI (External MUTE port)
Đèn LED báo: WiS, RX , WiS PAIR, SOURCE SELECTLEDs
Giao tiếp truyền thông: APP
Xử lý tín hiệu: TBC
Lập trình và điều khiển: WiSpeak grip app

Vật lý

Tuỳ chọn lắp đặt: Wall or under a surface (table, shelf, cupboard, etc.)
Môi trường: TBC
Vật liệu thùng loa: TBC
Hệ thống lắp đặt: TBC
Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Phụ kiện tuỳ chọn: WPaVOL for volume control
Màu hoàn thiện: White (RAL 9003) - TBC
Kích thước: 225 x 120 x 40 mm / 8.9 x 4.7 x 1.6 in. (WxHxD)
Khối lượng: 0.8 kg / 1.76 lb
Số lượng mỗi thùng: 1 unit
Kích thước đóng gói: 510 x 60 x 210 mm / 20.07 x 2.36 x 8.27 in. (WxHxD)
Khối lượng đóng gói: 1.2 kg / 2.65 lb
