Dòng HADA / Amply mạng

HADA-4B500

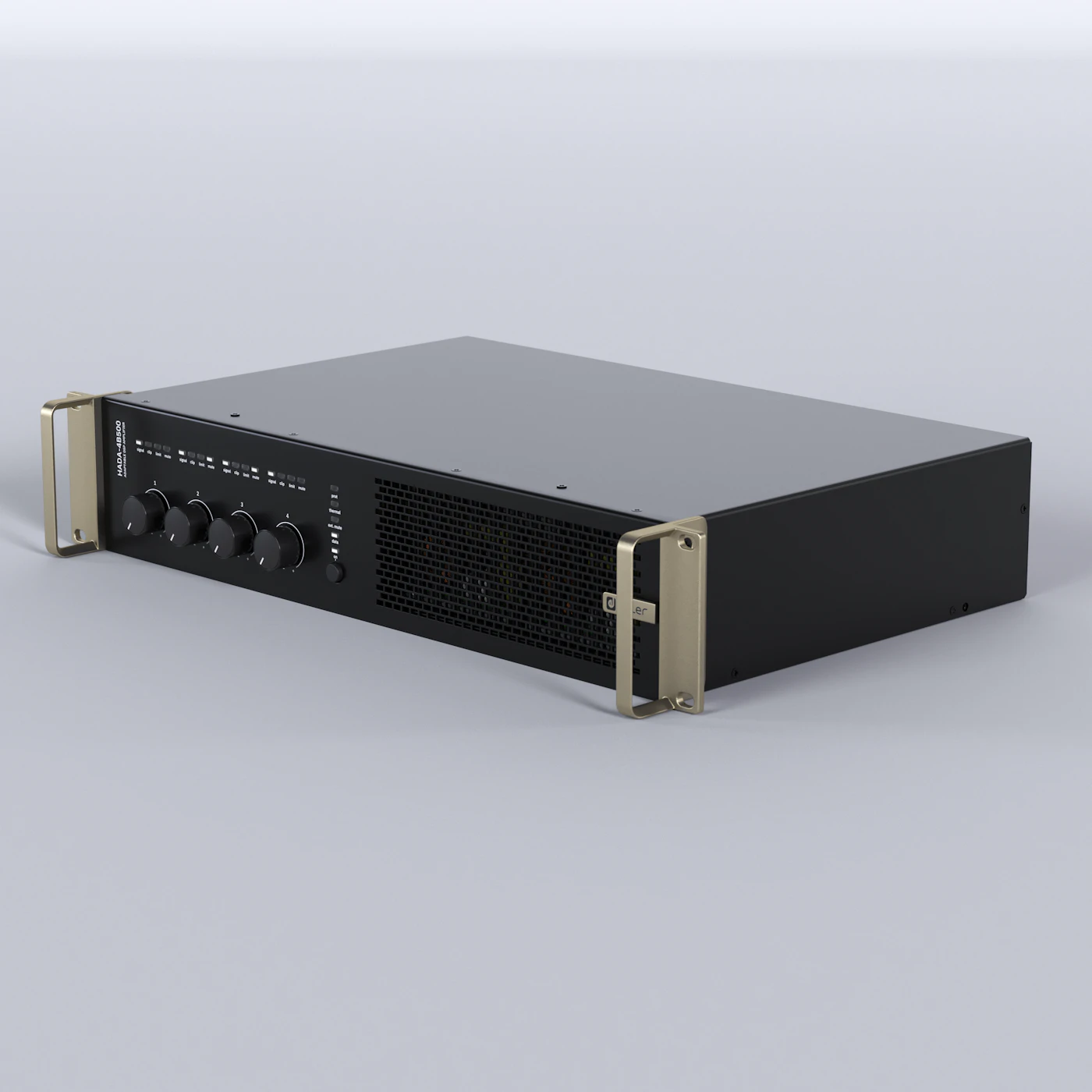

Name: Ecler HADA-4B500
Brand: Ecler
SKU: HADA-4B500

Mixer số có khả năng thích ứng cao

HADA-4B500 là amply số 4x500W, hỗ trợ tải trở kháng thấp và trở kháng cao. DSP nội bộ, thông qua phần mềm DSP Manager, cho phép tinh chỉnh tín hiệu ngõ vào và ngõ ra bằng các EQ tham số, compressor đa băng tần, limiter và delay, và mỗi cấu hình có thể lưu thành một preset. Ngoài cách dùng phần mềm, mức ngõ vào có thể được điều khiển bằng các chiết áp ở mặt trước, bằng các bộ điều khiển từ xa qua GPI ở mặt sau, hoặc qua TCP/IP từ hệ thống điều khiển của bên thứ ba. Tất cả amply dòng HADA đều có bảo vệ nhiệt hiệu quả, bảo vệ DC, bảo vệ quá dòng và bảo vệ HF, đảm bảo độ tin cậy tuyệt đối trong mọi loại hình lắp đặt.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

014 ngõ ra x 500W @ 4ohm.

022 x 1000W @ HiZ (100/70V) ở chế độ bridge.

034 ngõ vào analog trên đầu nối Euroblock.

044 GPI để điều khiển âm lượng từ xa.

051 External Mute.

06Mixer ma trận nội bộ và xử lý tín hiệu.

07Phần mềm HADA DSP Manager để cấu hình và điều khiển thiết bị.

08Điều khiển từ bên thứ ba qua TCP/IP

Kênh

Số kênh ngõ ra: 4
Kiểu kết nối ngõ ra: 2-pin Euroblock
Cấu hình ngõ ra: Lo-Z/Hi-Z, 70V/100V (Bridge mode), 4Ω/8Ω Output mode selection per channel/couple by software (Settings by HADA DSP Manager)
Số kênh ngõ vào: 4 analogue input channels
Kiểu kết nối ngõ vào: Analogue: IN1-4: 3-pin Euroblock, balanced, pitch 3,5 mm
Cấu hình ngõ vào: Digital matrix 4 in x 4 amp. out (Settings by HADA DSP Manager)

Công suất ngõ ra - tất cả kênh hoạt động @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 250 W (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 4Ω: 500 W (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 2.7Ω: 360 W (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 4Ω chế độ bridge: 1000 W (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 8Ω chế độ bridge: 1000 W (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 100V: 1000 W (Bridge mode) (All channels driven @ 1%THD)
Công suất ngõ ra tối đa @ 70V: 1000 W (Bridge mode) (All channels driven @ 1%THD)

Tín hiệu

Độ lợi điện áp: 31 to 37 dBV 33,2 to 39,2 dBu
Độ nhạy ngõ vào: -12 to 12 dBV -9,8 to 14,2 dBu 0,25 to 3,98 Vrms @ Nominal power
Trở kháng ngõ vào: 21k (balanced)
Mức ngõ vào tối đa: 22 dBV 24,2 dBu
Đáp tuyến tần số: 20Hz-20kHz (-3dB, 1W any load)
THD + Nhiễu: < 0,01 0.015 Typ (@ 1kHz, from 0,1W to Full Power)
Xuyên âm: >80 dB (@ 1kHz)

Điện

Nguồn cấp: Universal, SMPS with PFC
Yêu cầu nguồn AC: 100-240 V @ 50-60Hz ((±10%)
Hiệu chỉnh hệ số công suất (PFC): > 0,92
Cổng nguồn AC: IEC C14 inlet

Công suất tiêu thụ & toả nhiệt @230VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 827W (All channels driven)

Công suất tiêu thụ & toả nhiệt @230VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 427W (All channels driven)

Công suất tiêu thụ & toả nhiệt @230VAC - không tải

Công suất: 25.5W

Công suất tiêu thụ & toả nhiệt @230VAC - chế độ chờ/ngủ

Công suất: 20W

Công nghệ

Công nghệ khuếch đại: Class D
Làm mát: Fan (Forced air, front to back airflow. Temperature controlled continuously variable speed)
Độ ồn quạt tối đa: 46 dB (Maximum acoustical noise @1m)

DSP

Độ trễ: 500uS (Analogue IN to analogue OUT)
Xử lý kỹ thuật số: 64 bit
Xử lý ngõ vào: Delay, Parametric EQ, Limiter, Multiband compressor (Settings via HADA DSP Manager)
Xử lý ngõ ra: Delay, Parametric EQ, Limiter, Multiband compressor (Settings via HADA DSP Manager)
Khác: Preset management, 4x4 Matrix Mixer (Settings via HADA DSP Manager)

Bảo vệ

Bảo vệ DC: Yes (Protects loudspeaker and installation against DC and infrasonic signals at the outputs)
Bảo vệ HF: Yes (Protects the loudspeakers against non-audible, strong, non-musical high frequency signals)
Bảo vệ ngắn mạch: Yes (Protects the amplifier from overcurrent, short circuit or other stressful events for the output stages with output reduction or MUTE (automatic protection reset))
Bảo vệ quá nhiệt: Yes (Output power reduction when output stages operating temperature up to 90 °C (194 °F) Mute when output stages operating temperature up to 100 °C (212 °F))

Kết nối điều khiển từ xa

BẬT / TẮT: No
GPI: x4 GPIs (0-3.3V) (5-pin Euroblock connector, rear panel)
MUTE ngoài: Yes, dry contact (2 pins Euroblock connector, rear panel. Euroblock pitch 3,5 mm)

Điều khiển tại chỗ

Bộ suy giảm: Front panel knobs (Defaults: Amplified OUTs attenuators)
Cài đặt chế độ ngõ ra: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω Output mode selection per couple of channels (Software)
Chế độ RUN/SLEEP: Yes, front panel push-button (Operates when pressed more than 3 seconds)
Bật/tắt nguồn: Yes, back panel switch (Red LED indicator)

Kết nối

Ethernet: Ethernet Base-Tx 100Mb (CAT5 up to 100m. Settings by embedded web application)
Lập trình và điều khiển: HADA DSP Manager Application

Giám sát

Có tín hiệu: SP LED (White) per channel (trigger @- 40 dBV)
Clip: CLIP LED (Red) per channel
Bảo vệ: PROT. LED (Red) per unit + MUTE of the protected channel
Chế độ chờ: ON LED (White) + PROT. LED (Red) in Standby mode
Mute: MUTE LED (White) per channel
Ext / Mute: Ext. MUTE LED (White) per unit
Limit: LIMIT LED (Red) per channel
Nhiệt: THERMAL LED (Red) per unit (Temperature limiter)
Dữ liệu: DATA LED (White) per unit (ON when DATA)
Bật: ON LED (White) per unit (ON when RUN)

Bộ xử lý kỹ thuật số

Bộ xử lý: Dual core 64bits

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 96 kHz
Độ phân giải: 24 bit
Dải động: 113 dB

Vật lý

Nhiệt độ hoạt động: Min. 0ºC; 32ºF Max. 40ºC; 104ºF (performance may be reduced above 40°C)
Độ ẩm hoạt động: 5 - 80% RH, non-condensing
Nhiệt độ bảo quản: Min. -10ºC; 14ºF Max. 50ºC; 122ºF
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Rack 19" installation & desktop
Phụ kiện kèm theo: EU Main cord, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware
Kích thước: 482.6 x 88 x 281,5 mm / 19 x 3.46 x 11.08 in. (WxHxD)
Khối lượng: 5.6 Kg / 12.35 lb
Kích thước đóng gói: 495 x 125 x 560 mm / 19.48 x 4.92 x 22.05 in. (WxHxD)
Khối lượng đóng gói: 7.78 kg / 16.97 lb
