Dòng VIDA / Amply mạng

VIDA-16Q

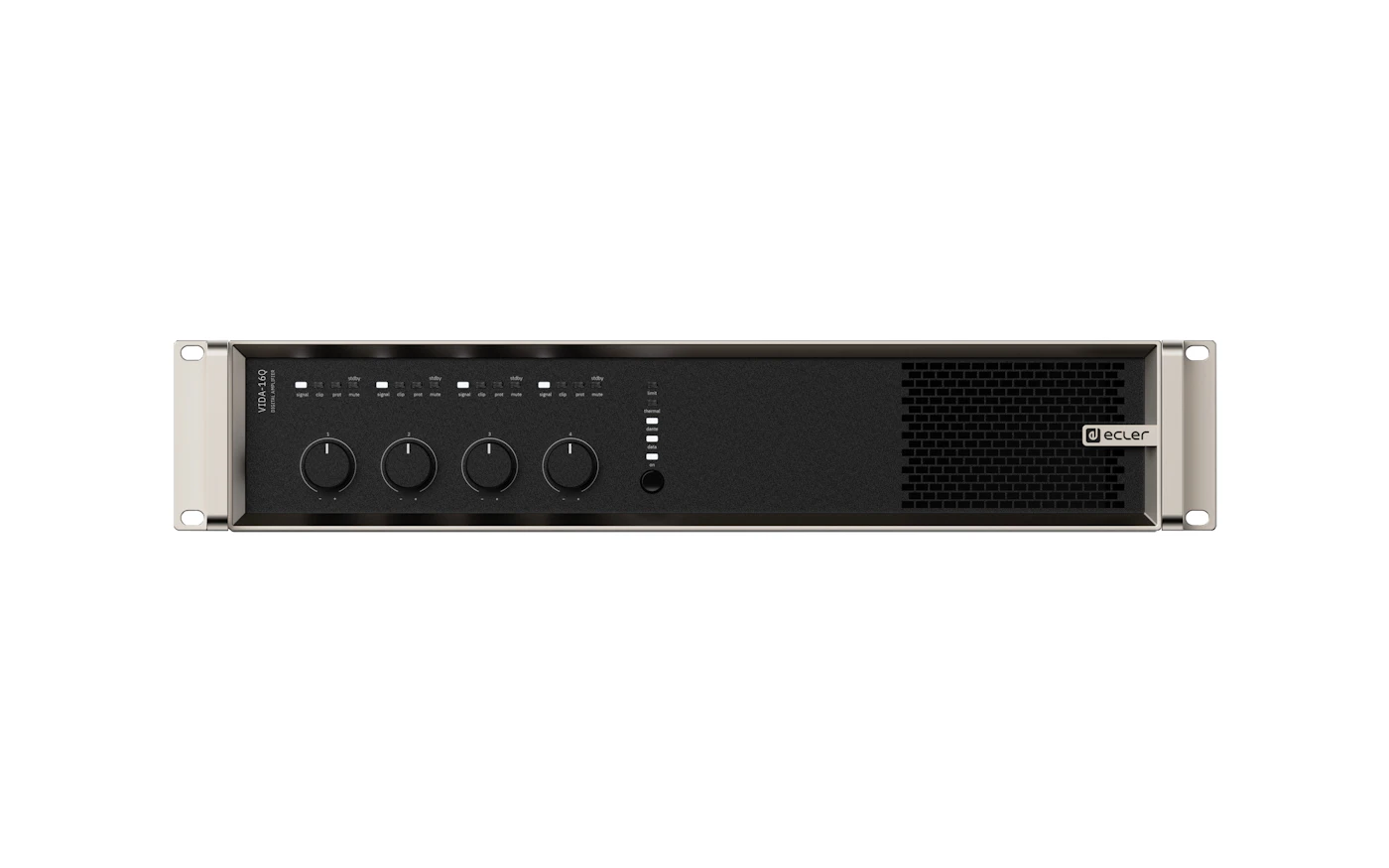

Name: Ecler VIDA-16Q
Brand: Ecler
SKU: VIDA-16Q

Amply số Dante/AES67 tích hợp DSP và trình phát

VIDA-16Q là amply số 1600W, với 4 ngõ ra công suất có thể cấu hình độc lập ở trở kháng cao (100/70V) hoặc trở kháng thấp (8/4/2ohm). Công nghệ VersaPower do Ecler phát triển cho phép phân bổ công suất không đối xứng, và nhờ công cụ Smart VersaPower, công nghệ này hỗ trợ đơn vị thi công cấu hình thông minh và nhanh chóng. Ngoài ra, công nghệ khuếch đại Class D cùng các chức năng tự động chuyển chế độ chờ cho 4 ngõ ra và chế độ ngủ (sleep mode), đều có thể cấu hình, giúp cải thiện hơn nữa hiệu quả năng lượng. Thiết bị mang lại nhiều khả năng sử dụng nhờ 4 ngõ vào analog và 4 ngõ vào số Dante/AES67, trình phát âm thanh - với khe microSD cho các file âm thanh cục bộ – cùng bộ tạo tín hiệu, thêm 2 ngõ ra line phụ và 4 ngõ ra số Dante/AES67. Tất cả các tính năng này được quản lý từ ứng dụng web trực quan, trong đó, bên cạnh các chức năng khác, cho phép định tuyến tín hiệu - ma trận -, xử lý tín hiệu âm thanh - như cân bằng (EQ) hoặc limiter -, quản lý ưu tiên, cấu hình GPIO thông qua sự kiện, cũng như sự kiện theo lịch, quản lý danh sách phát và nội dung thẻ SD, nhờ đó tạo thuận lợi cho việc đưa hệ thống nghe nhìn vào vận hành, bảo trì và tùy biến hệ thống. Nhờ ứng dụng Android/iOS/Web dành cho người dùng cuối, họ có thể quản lý hệ thống âm thanh một cách dễ dàng, trực quan và theo nhu cầu riêng.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

014 ngõ ra công suất, quản lý công suất không đối xứng VersaPower 1600W

024 ngõ ra Dante™ và 4 ngõ vào Dante/AES67

032 ngõ ra phụ

044 ngõ vào analog

05Trình phát âm thanh MicroSD/SDHC

06Ma trận nội bộ và xử lý tín hiệu

07Ứng dụng web để cấu hình thiết bị

08Quản lý công suất thông minh VersaPower

09Điều khiển và sự kiện theo lịch để tự động hóa

10Bảng điều khiển người dùng (User Panels) tùy biến

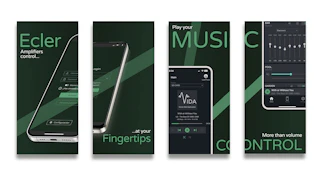

11Ứng dụng điều khiển từ xa cho người dùng trên iOS/Android/Web

12Chế độ tiêu thụ điện cực thấp "Sleep Mode"

13Tương thích với nền tảng giám sát và điều khiển từ xa EclerCLOUD.

Kênh

Số kênh ngõ ra: 4
Kiểu kết nối ngõ ra: 2-pin Euroblock. Pitch: 7,62 mm Ref: DEGSON 5EDGRC-7.62
Cấu hình ngõ ra: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω. Output mode selection per channel.
Số kênh ngõ vào: 4 analogue input channels. 4 DANTE/AES67 Network Rx channels. 1 embedded player, 1 embedded signal generator
Kiểu kết nối ngõ vào: Digital: Ethernet, managed via Dante/AES67 Controller Analogue: IN1-4: 3-pin Euroblock, balanced, pitch 3,5 mm
Cấu hình ngõ vào: Digital matrix 4 in x 6 out

Ngõ ra phụ

Số ngõ ra phụ: 2
Kiểu kết nối ngõ ra phụ: AUX1-2: 3-pin Euroblock, balanced

Ngõ ra kỹ thuật số

Số ngõ ra kỹ thuật số: 4
Kiểu kết nối ngõ ra kỹ thuật số: Ethernet, managed via Dante/AES67 Controller

VersaPower - đối xứng, tất cả kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 400W
Công suất ngõ ra tối đa @ 4Ω: 400W
Công suất ngõ ra tối đa @ 2Ω: 400W
Công suất ngõ ra tối đa @ 100V: 400W
Công suất ngõ ra tối đa @ 70V: 400W

VersaPower - bất đối xứng, một kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 1400W
Công suất ngõ ra tối đa @ 4Ω: 1600W
Công suất ngõ ra tối đa @ 2Ω: 1600W
Công suất ngõ ra tối đa @ 100V: 1600W
Công suất ngõ ra tối đa @ 70V: 1600W

Tín hiệu

Độ lợi điện áp: 28 to 40 dBV 30,2 to 42,2 dBu
Độ nhạy ngõ vào: -6 to +6 dBV -3,78 to 8,2 dBu 0,5 to 2 Vrms
Trở kháng ngõ vào: >24kΩ
Mức ngõ vào tối đa: +18 dBV +20,2 dBu
Đáp tuyến tần số: 15Hz-25kHz
THD + Nhiễu: < 0,1% 0,015 Typ
SNR: 95 dBA
Xuyên âm: >80 dB
CMRR: >65 Typ
Hệ số tắt dần: >500

Điện

Nguồn cấp: Universal, regulated SMPS with PFC
Yêu cầu nguồn AC: 100-240 V @ 50-60Hz (±10%)
Hiệu chỉnh hệ số công suất (PFC): > 0,96
Cổng nguồn AC: IEC C14 inlet

Công suất tiêu thụ & toả nhiệt @230VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 607 W 640 VA
Dòng tiêu thụ: 2,8 Arms
Tổn hao nhiệt: 178,0kcal/h 706,5BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 362 W 414 VA
Dòng tiêu thụ: 1,8 Arms
Tổn hao nhiệt: 139,3kcal/h 552,9BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - không tải

Công suất: 72 W 122 VA
Dòng tiêu thụ: 0,52 Arms
Tổn hao nhiệt: 61,9 kcal/h 245,7 BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - chế độ chờ/ngủ

Công suất: 4,1 W 23,8 VA
Dòng tiêu thụ: 0,1 Arms
Tổn hao nhiệt: 3,5 kcal/h 14 BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 604 W 611 VA
Dòng tiêu thụ: 5,17 Arms
Tổn hao nhiệt: 175,4kcal/h 696,3BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 354 W 362 VA
Dòng tiêu thụ: 3,04 Arms
Tổn hao nhiệt: 132,4kcal/h 525,6BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - không tải

Công suất: 68 W 89 VA
Dòng tiêu thụ: 0,75 Arms
Tổn hao nhiệt: 58,5 kcal/h 232,1 BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - chế độ chờ/ngủ

Công suất: 3,6 W 10,2 VA
Dòng tiêu thụ: 0,09 Arms
Tổn hao nhiệt: 3,1 kcal/h 12,3 BTU/h

Công nghệ

Công nghệ khuếch đại: Class D
Tiết kiệm năng lượng: Auto standby function programmable per channel Sleep Mode function selectable
Hiệu suất: 68%
Làm mát: Fan
Độ ồn quạt tối đa: 53 dB

DSP

Độ trễ: 2,8 ms
Xử lý kỹ thuật số: 32/64 bit
Xử lý ngõ vào: Noise gate, HPF, Freq. Shifter, compressor/limiter
Xử lý ngõ ra: Delay, Parametric EQ, Graphic EQ independent for every amp out and aux out Limiters independent for every amp out Smart VersaPower management
Khác: Preset management, Internal matrix, priority & backup signals managemnet, local & network groups, events management incl. calendar

Bảo vệ

Bảo vệ DC: Yes
Bảo vệ HF: Yes
Bảo vệ ngắn mạch: Yes
Limiter chống clip: Yes
Limiter dài hạn: Yes
Bảo vệ quá nhiệt: Yes

Kết nối điều khiển từ xa

BẬT / TẮT: No
GPI: x4 GPIs (0-10V)
GPO: x4 NC / NO contacts
MUTE ngoài: Yes, contact

Điều khiển tại chỗ

Bộ suy giảm: Programmable Front panel knobs
Cài đặt chế độ ngõ ra: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω Output mode selection per channel
Chế độ RUN/SLEEP: Yes, front panel push-button
Bật/tắt nguồn: Yes, back panel switch

Kết nối

Ethernet: Ethernet Base-Tx 10/100/1000Mb Auto X-Over
Giao thức DANTE: Dante/AES67 4x Tx / 4x Rx channels (2/2 flows)
Lập trình và điều khiển: Embedded web application

Giám sát

Có tín hiệu: SP LED (White) per channel
Clip: CLIP LED (Red) per channel
Bảo vệ: PROT LED (Red) per channel
Chế độ chờ / Mute: STBY/MUTE LED (White) per channel
Limit: LIMIT LED (Red) per unit
Nhiệt: THERMAL LED (Red) per unit
Dante: DANTE/AES67 LED (White) per unit
Dữ liệu: DATA LED (White) per unit
Bật: ON LED (White) per unit

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1,5GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit
Dải động: 114 dB

Đồng hồ thời gian thực

Thời gian lưu giờ: > 5 years
Độ chính xác: ±1 minute / month
Pin: VARTA CR2032 3V, 230mAh

Bộ nhớ lưu trữ

Micro SD: SDXC
Dung lượng: Up to 2TB
Hệ thống tệp: FAT16, FAT 32, VFAT (read/wirte) NTFS (read) Multi-partition up to 1
Tệp âm thanh phát được: mp3, ogg, WAV, FLAC, AIFF
Phân tích tệp: 65354 playable folders 65354 playable folders within each folder 65354 playable files within each folder
Cấp thư mục: Up to 8 containing the root directory
Sắp xếp: UNICODE, in alphabetical order Up to 100 folders / files by folder Folders/files over 100 sorted in the FAT order

Vật lý

Nhiệt độ hoạt động: Min: -10⁰C ; 14⁰F Max: 50⁰C ; 122⁰F
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: Min: -10⁰C ; 14⁰F Max: 50⁰C ; 122⁰F
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Rack 19" installation & desktop
Phụ kiện kèm theo: Mains cords, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware
Kích thước: 482.6 x 88 x 410 mm / 19 x 3.46 x 16.14 in. (WxHxD)
Khối lượng: 9.3 kg / 20.5 lb
Kích thước đóng gói: 650 x 125 x 600 mm / 25.59 x 4.92 x 23.62 in. (WxHxD)
Khối lượng đóng gói: 12.3 kg / 27.1 lb
