Bảng điều khiển số

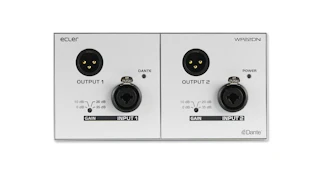

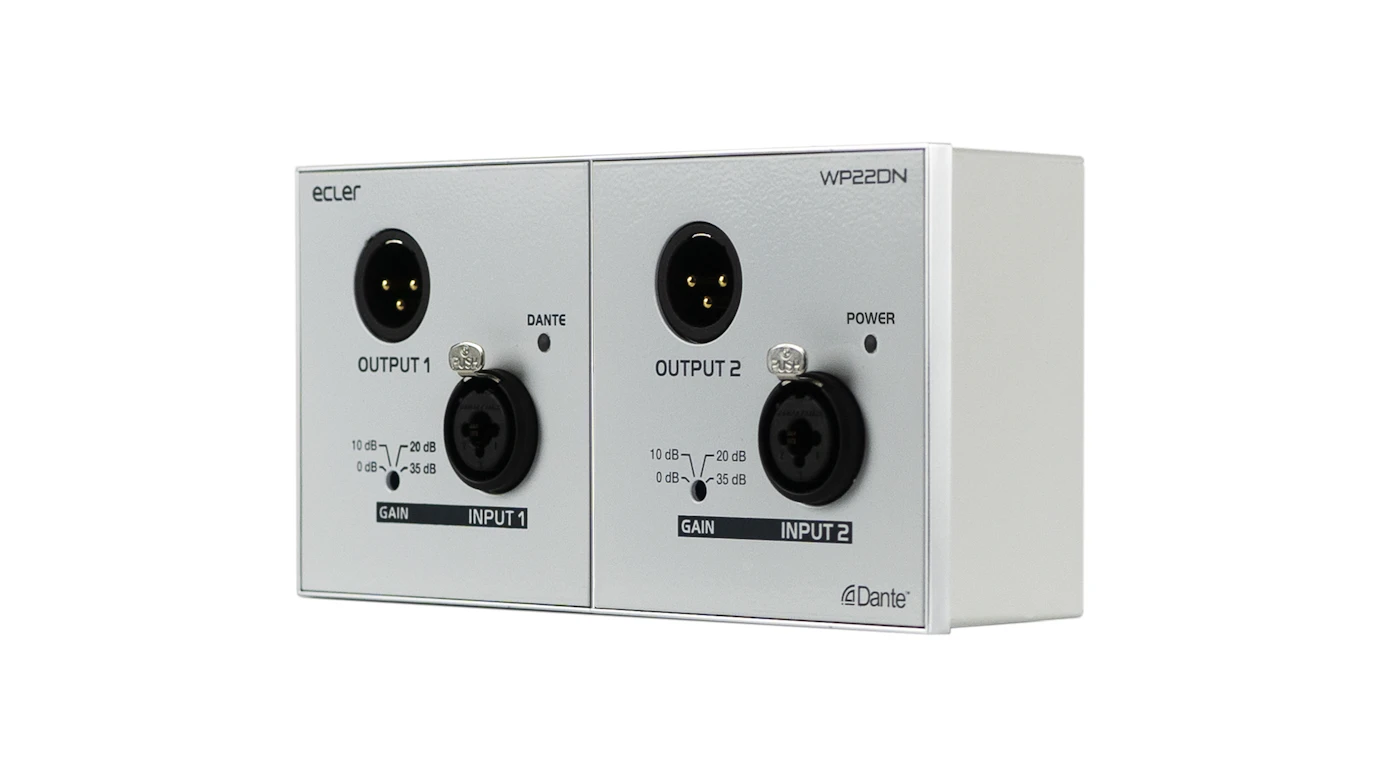

WP22DN

Name: Ecler WP22DN
Brand: Ecler
SKU: WP22DN

2x2 | Dante™ | AES67 | PoE | cỡ hộp đôi

WP22DN là giao diện Dante™ dạng bảng gắn tường. Thiết bị có 2 đầu vào âm thanh MIC/LINE dùng đầu nối Combo ở mặt trước và 2 kênh chuyển đổi Dante™, trực tiếp hoặc bằng cách cộng kênh (chuyển stereo sang mono). Ngoài ra, thiết bị có 2 đầu ra analog với đầu nối nhân đôi dạng XLR ở mặt trước và Euroblock ở mặt sau, cả hai được liên kết với 2 kênh Dante™ đến từ mạng nội bộ.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Bảng gắn tường giao diện Dante ™

02Cấp nguồn PoE hoặc bằng bộ nguồn tại chỗ

03Kèm hộp lắp nổi cỡ đôi của Ecler

Hệ thống

Số kênh ngõ ra: 2 + 2 DANTE™/AES67
Số kênh ngõ vào: 2 MIC/LINE + 2 DANTE™/AES67 conversion channels

Ngõ vào micro

Nguồn phantom: +48VDC, 5mA max. ON / OFF by DIP SWITCH

Ngõ vào line

Kiểu kết nối ngõ vào: 2 x XLRF + jack Combo
Gain ngõ vào: 0 / 10 / 20 / 35dB
Trở kháng ngõ vào: Balanced > 4kΩ
Mức ngõ vào tối đa: +10dBV / +12dBu @ 0dB Gain
CMRR: 65dB typ. @ 20Hz- 20kHz
THD + Nhiễu: <0.004% @ 1kHz, 0dBV Gain

Ngõ ra line

Kiểu kết nối ngõ ra: 2 XLR M External, 2 Euroblock Internal
Mức ngõ ra tối đa: +10dBV / +12dBu @ 0dB Gain
Đáp tuyến tần số: 5Hz to 24kHz (-3dB)
Độ phẳng: better than ±0.1dB
THD + Nhiễu: <0.004% @ 1kHz
Nền nhiễu ngõ ra FFT: better than 110dB (20Hz - 20kHz)

Âm thanh qua IP

Giao thức: Dante™ / AES67 (2/2 flows)
Số cổng ngõ vào kỹ thuật số: 2
Số cổng ngõ ra kỹ thuật số: 2
Giao diện: 1 x RJ45
Độ trễ: 1 / 2 / 5 ms (selectable)

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit AKM
Độ trễ: ADC 0,81ms DAC 0,56ms
Dải động: ADC 110dB DAC 115dB

Giám sát và điều khiển

Đèn LED báo: Power ON, Dante

Kết nối

Ethernet: 1 RJ-45 connector, cable: 100m CAT5e/CAT6 Supports PoE

Điện

Nguồn cấp: External, 15 - 24VDC
PoE: Class 0 802.3af Poe PD compliant
Công suất tiêu thụ tối đa: 2.7W from External power supply 2.8W/60mA from PoE

Vật lý

Loại: Wall panel interface with DANTE™/AES67 digital audio transport protocols compatibility
Định dạng: Double gang size
Tuỳ chọn lắp đặt: Wall
Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Phụ kiện kèm theo: Double set of front panel plates, Magnet for front plates removal, Ecler Double gang surface mount box, Euroblock aerial connectors, Double frame, screws for fixing to surface
Kích thước: 170 x 85 x 40 mm / 6.7 x 3.3 x 1.6 in. (WxHxD)
Khối lượng: 0.4 kg / 0.9 lb
Kích thước đóng gói: 120 x 210 x 80 mm / 4.72 x 8.27 x 3.15 in. (WxHxD)
Khối lượng đóng gói: 0.7 kg / 1.54 lb

Dự án dùng WP22DN

Las Palmas de Gran Canaria, Tây Ban Nha

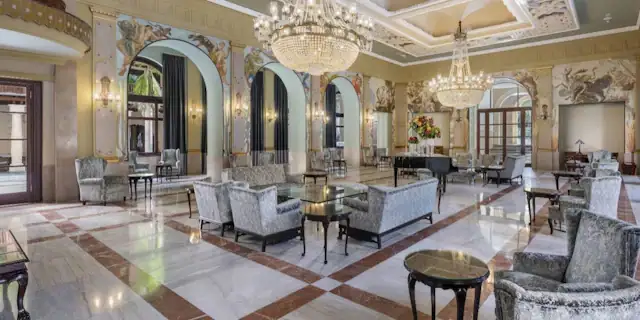

Barceló Santa Catalina: không gian sống giành nhiều giải thưởng
