Một khách sạn 8–16 vùng cần mỗi khu một nguồn nhạc và âm lượng riêng, nhân viên chỉnh được tại chỗ và lễ tân gọi thông báo đúng khu. Bài viết đưa ra một cấu hình mẫu dùng bộ quản lý vùng Ecler HUB, bảng điều khiển eMCONTROL1, WPaBT, WPaMIX-T cùng loa âm trần IC3, IC6i và loa ngoài trời eMOTUS OD.
Khách sạn cỡ vừa thường có sảnh, nhà hàng, bar, hồ bơi, sân vườn, spa, phòng gym, phòng họp, hành lang các tầng. Mỗi khu cần không khí riêng, nhưng người vận hành lại là lễ tân, quản lý nhà hàng, nhân viên spa, không phải kỹ thuật viên âm thanh. Vì vậy hệ thống phải chia vùng rõ ràng và mỗi vùng chỉ có vài thao tác đơn giản.
Tổng quan cấu hình
- Trung tâm: bộ quản lý vùng số Ecler HUB1408 (tối đa 8 vùng) hoặc HUB1616 (tối đa 16 vùng).
- Điều khiển tại chỗ: bảng gắn tường eMCONTROL1 ở từng khu.
- Nguồn nhạc tại chỗ: bộ thu Bluetooth gắn tường WPaBT và micro-mixer gắn tường WPaMIX-T, đi chung dây với eMCONTROL1.
- Loa trong nhà: loa âm trần IC3 và IC6i. Loa ngoài trời: eMOTUS OD đạt chuẩn IP65.
- Khuếch đại: amply đa kênh hỗ trợ đường dây 70/100 V, ví dụ dòng AURA, mỗi vùng một kênh.
Chọn HUB1408 hay HUB1616
- HUB1408: 14 ngõ vào, 8 ngõ ra. Ngõ vào gồm 2 line, 4 micro/line và 8 ngõ remote (RJ45) nhận âm thanh từ bảng gắn tường.

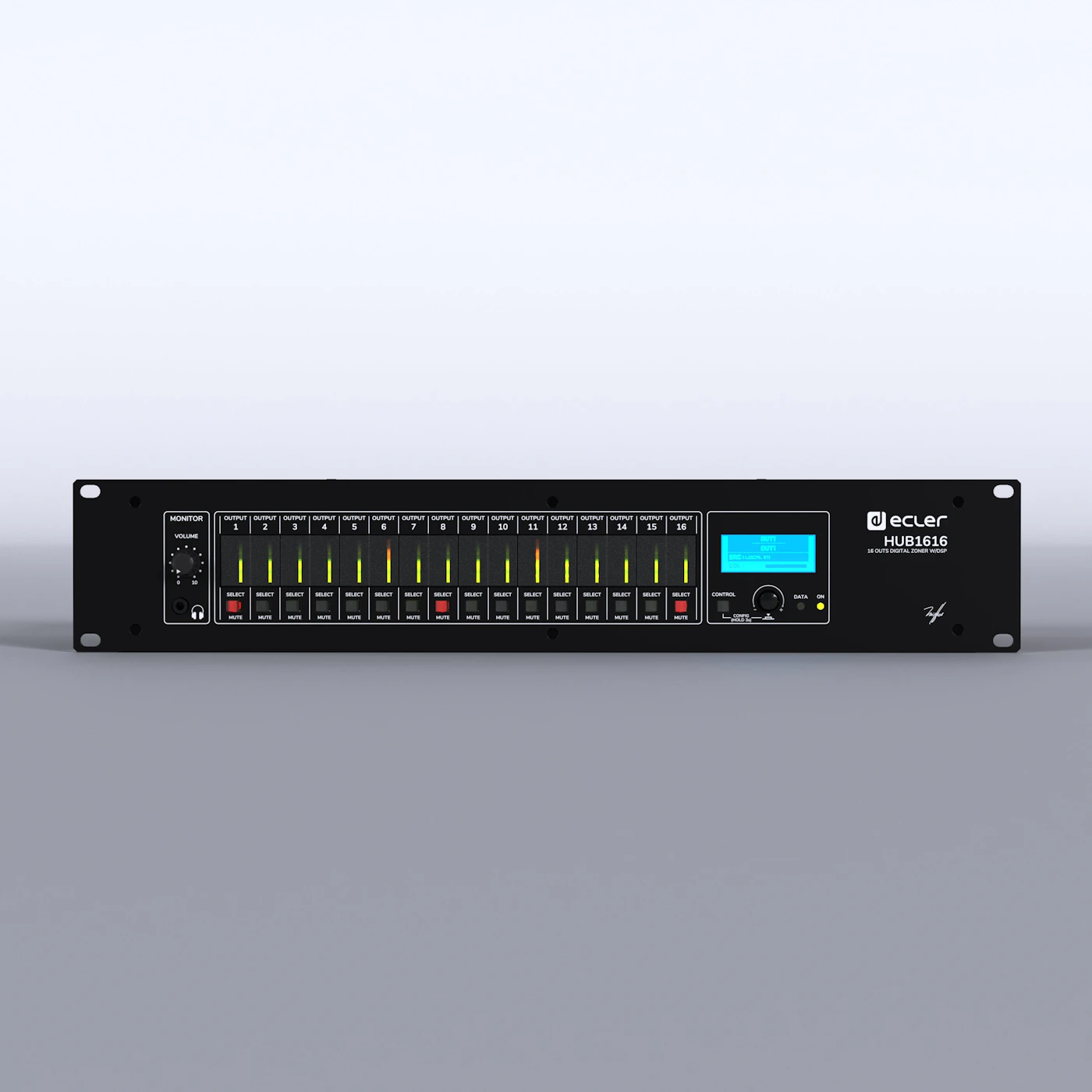

- HUB1616: 16 ngõ vào, 16 ngõ ra. Ngõ vào gồm 4 line, 4 micro/line và 8 ngõ remote.
- Cả hai: mỗi ngõ ra là một vùng, chọn được nguồn nhạc, âm lượng, tắt tiếng và chỉnh âm sắc 3 băng tần riêng.
- Xử lý tín hiệu có sẵn: EQ đồ hoạ 8 băng tần, delay, bộ lọc phân tần, nén và giới hạn mức, dịch tần chống hú; độ trễ dưới 1,5 ms.
- Bốn mức ưu tiên cho thông báo chèn lên nhạc.
Khách sạn đến 8 vùng dùng HUB1408. Từ 9 đến 16 vùng, hoặc 8 vùng nhưng dự kiến mở rộng, dùng HUB1616. Cấu hình bằng ứng dụng web HANGAR có sẵn trong thiết bị, mở bằng trình duyệt, không cần cài phần mềm.
eMCONTROL1: bảng điều khiển của từng khu
eMCONTROL1 là bảng gắn tường có màn hình LCD và một núm xoay. Tuỳ cách lập trình, nhân viên chọn nguồn nhạc, chỉnh âm lượng và âm sắc cho đúng vùng của mình, không đụng tới vùng khác. Mỗi HUB nối được tối đa 8 bảng eMCONTROL1.
Điểm tiện nhất là dây: một sợi cáp mạng CAT5 hoặc tốt hơn từ HUB tới bảng mang cả dữ liệu điều khiển, nguồn DC và một đường âm thanh mono cân bằng theo chiều ngược lại. Nhờ đó bảng WPa đặt cạnh eMCONTROL1 đưa được nhạc tại chỗ về trung tâm mà không cần kéo thêm dây tín hiệu.

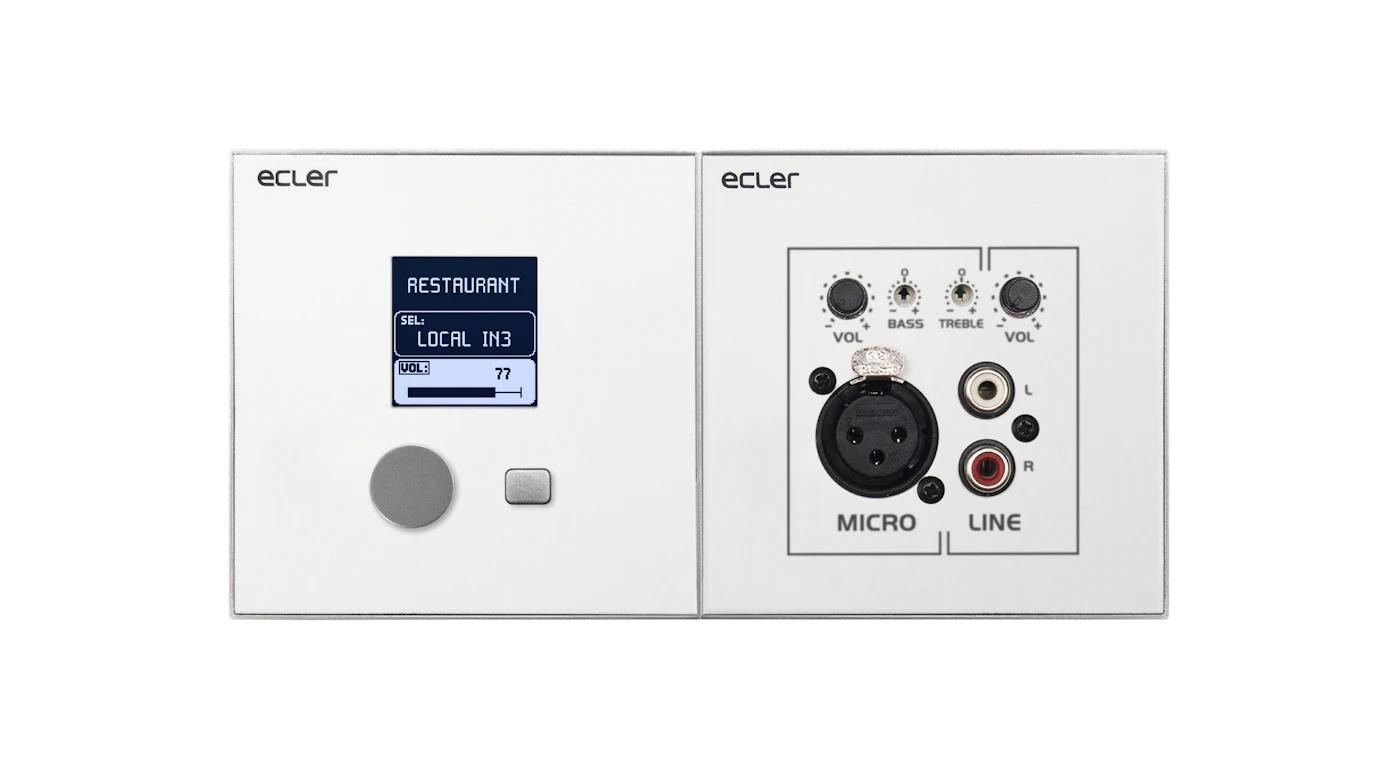

Ảnh: eMCONTROL1 lắp cạnh micro-mixer WPaMIX-T trong hộp đôi. Nguồn ảnh: Ecler.
WPaBT và WPaMIX-T: nhạc và micro ngay tại khu
- WPaBT: bộ thu Bluetooth class 1 (tầm phủ 25 m, phiên bản 5.0) dạng bảng gắn tường. Lấy nguồn 24 V DC qua bus nguồn của eMCONTROL1, có tín hiệu báo đang phát để hệ thống tự ưu tiên. Hợp cho bar, phòng gym, phòng họp, nơi nhân viên hoặc khách muốn phát nhạc từ điện thoại.
- WPaMIX-T: micro-mixer gắn tường, cho phép cắm micro và nguồn nhạc tại chỗ. Hợp cho phòng họp, phòng tiệc, khu hồ bơi có hoạt náo viên.
Lưu ý giới hạn: HUB có 8 ngõ remote và nối tối đa 8 eMCONTROL1. Với khách sạn 16 vùng, ưu tiên đặt bảng ở 8 khu có nhân viên trực; các vùng còn lại như hành lang, nhà vệ sinh, bãi xe điều khiển bằng ứng dụng Ecler pilot trên điện thoại (Android, iOS) hoặc để chạy theo cấu hình cố định.
Chọn loa theo khu
- Hành lang, nhà vệ sinh, phòng trị liệu spa: IC3 (3 inch, 10 W RMS, lỗ khoét 90 mm, nấc 100 V: 1,5 / 3 / 6 W).
- Sảnh, nhà hàng, bar, phòng gym, phòng họp: IC6i (6,5 inch, 2 đường tiếng, 40 W RMS, góc phủ 163 độ, nấc 100 V: 2,5 / 5 / 7,5 / 15 W).
- Lối đi ngoài trời, ban công: eMOTUS3OD (25 W RMS, IP65).
- Hồ bơi, sân vườn, nhà hàng ngoài trời: eMOTUS5OD (40 W RMS, IP65, nấc 100 V: 3,75 / 7,5 / 15 / 30 W).
- Sân rộng, khu tổ chức sự kiện ngoài trời: eMOTUS8OD (100 W RMS, IP65).
Ví dụ: khách sạn 12 vùng
- 1. Sảnh lễ tân: IC6i, có eMCONTROL1.
- 2. Nhà hàng: IC6i, có eMCONTROL1.
- 3. Bar: IC6i, có eMCONTROL1 và WPaBT.
- 4. Hồ bơi: eMOTUS5OD, có eMCONTROL1 và WPaMIX-T.
- 5. Sân vườn: eMOTUS5OD.
- 6. Spa: IC3, có eMCONTROL1.
- 7. Phòng gym: IC6i, có eMCONTROL1 và WPaBT.
- 8. Phòng họp: IC6i, có eMCONTROL1 và WPaMIX-T.
- 9. Phòng tiệc: IC6i, có eMCONTROL1 và WPaMIX-T.
- 10. Hành lang các tầng: IC3.
- 11. Nhà vệ sinh công cộng: IC3.
- 12. Bãi xe, lối vào: eMOTUS3OD.
Trung tâm là một HUB1616 với 8 bảng eMCONTROL1 cho các vùng 1–4 và 6–9; bốn vùng còn lại chỉnh qua ứng dụng Ecler pilot. Nguồn chung gồm 2 đầu phát nhạc vào ngõ line. Lễ tân dùng bàn gọi eMPAGE (HUB nối được tối đa 2 bàn) để thông báo tới từng vùng hoặc toàn khách sạn.
Tính công suất amply
HUB xuất tín hiệu mức line nên mỗi vùng cần một kênh amply. Cách tính theo đường dây 100 V: cộng nấc công suất của các loa trong vùng rồi chừa dư khoảng 20%. Ví dụ hành lang 16 loa IC3 ở nấc 3 W là 48 W; nhà hàng 10 loa IC6i ở nấc 7,5 W là 75 W; hồ bơi 6 loa eMOTUS5OD ở nấc 15 W là 90 W. Các tổng này nằm trong tầm của amply đa kênh 150 W mỗi kênh như AURA-4B150; khi chốt cấu hình cần đối chiếu công suất ở chế độ 70/100 V trong tài liệu của hãng.
Ảnh: Hotel Bonito Ibiza (Tây Ban Nha), công trình âm thanh đa vùng dùng HUB1616, eMCONTROL1, WPaMIX-T, amply AURA cùng loa IC6i và eMOTUS OD. Nguồn ảnh: Ecler.
Thông báo và an toàn
- Thông báo từ bàn gọi được ưu tiên chèn lên nhạc theo 4 mức ưu tiên.
- HUB có cổng MUTE kích hoạt bằng tiếp điểm khô từ bên ngoài, tắt tiếng các vùng đã lập trình khi có tín hiệu.
- Hệ thống nhạc nền không thay thế hệ thống âm thanh thông báo khẩn cấp theo quy định phòng cháy chữa cháy.
Vì sao cấu hình này hợp với khách sạn
- Nhân viên từng khu tự chỉnh bằng một núm xoay, không cần đào tạo nhiều.
- Một sợi cáp mạng cho mỗi bảng, thi công gọn.
- Cấu hình bằng trình duyệt, có thiết lập định sẵn để chạy nhanh.
- Mở rộng dần: thêm vùng, thêm bảng, thêm bàn gọi trong giới hạn của HUB.
Liza Trading là nhà phân phối Ecler tại Việt Nam và có đào tạo đại lý về cấu hình HUB. Đại lý và nhà thầu có thể gửi mặt bằng và danh sách khu vực để được tư vấn chia vùng, chọn loa và hỗ trợ bóc khối lượng. Cấu hình chuyên sâu là dịch vụ riêng; với phần thi công, Liza kết nối đối tác thi công phù hợp với từng dự án.
