Dòng HUB / Bộ chia vùng số

HUB1616

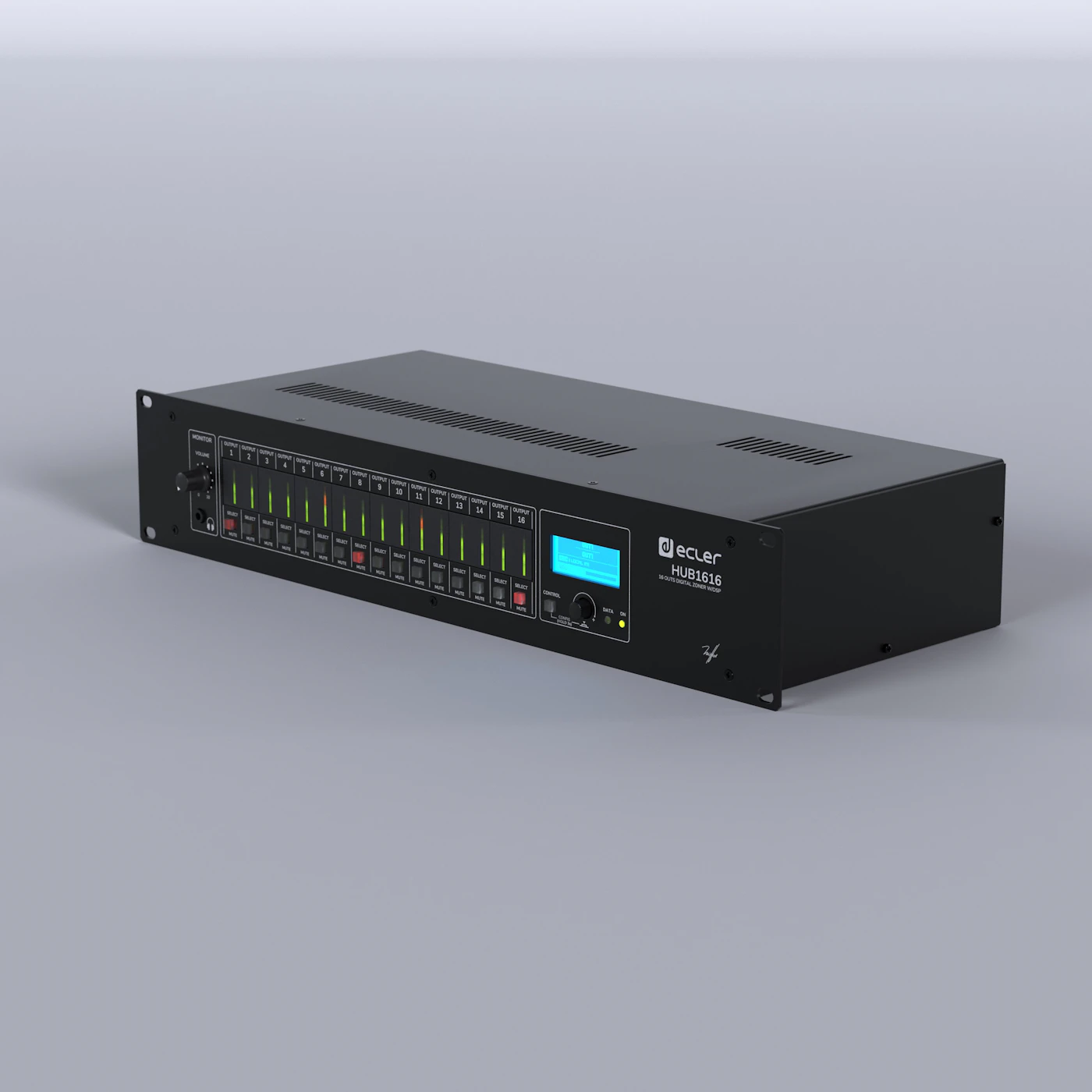

Name: Ecler HUB1616
Brand: Ecler
SKU: HUB1616

16x16 | bộ quản lý vùng số | DSP | plug&play

HUB1616 là bộ quản lý vùng số với 16 đầu vào và 16 đầu ra, là bước phát triển từ model tiền nhiệm eMIMO1616. Thiết bị có ứng dụng web-server nhúng HANGAR (điều khiển từ trình duyệt web tiêu chuẩn trên Windows / MacOS, v.v.) để cấu hình; điều khiển từ xa từ các bảng điều khiển gắn tường vật lý, bàn gọi thông báo (paging) và ứng dụng cho thiết bị di động (Android, iOS). Có DSP với các chức năng chuyên biệt cho cả đầu vào và đầu ra. HUB Series mang lại nhiều khả năng, trực quan và dễ cấu hình. Từ người dùng ít kinh nghiệm nhất đến chuyên gia, đều có thể thiết lập một hệ thống âm thanh chuyên nghiệp chỉ trong vài phút (Plug and Play). Đây là giải pháp hoàn hảo cho mọi loại hình âm thanh cần quản lý và điều khiển nhiều vùng khác nhau.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Bộ quản lý vùng số 16 đầu vào, 16 đầu ra tích hợp DSP

02Lập trình và điều khiển dễ dàng bằng ứng dụng web nhúng HANGAR và trình duyệt web tiêu chuẩn

03Điều khiển từ mặt trước và điều khiển từ xa cho người dùng bằng: bảng điều khiển gắn tường eMCONTROL1 (đến 8) / bàn gọi thông báo eMPAGE (đến 2) / ứng dụng Ecler pilot, tương thích Android và iOS: các bảng điều khiển đồ họa thiết lập theo nhu cầu người dùng (pilot panels) / giao thức TP-NET (giao diện RS-232 với đầu nối DB9) để điều khiển và tích hợp với hệ thống của bên thứ ba

04Điều khiển theo từng vùng (đầu ra): chọn nguồn âm thanh (đầu vào), điều chỉnh âm lượng và MUTE, điều chỉnh âm sắc 3 băng tần và âm lượng tổng

05Bốn mức ưu tiên, chức năng ducker/pager

06DSP có sẵn: frequency shifter, link stereo, delay, bộ lọc crossover, EQ đồ họa 8 băng tần, compressor/limiter và nhiều hơn nữa

07Các thiết lập định sẵn để lắp đặt nhanh (plug and play)

08Cổng MUTE có thể kích hoạt bằng cách đóng tiếp điểm khô bên ngoài, tác động lên các đầu ra được lập trình cho mục đích này

Bộ xử lý kỹ thuật số

Bộ xử lý: Floating point 32/64bit

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit, AKM
Độ trễ: <1.5 ms
Đáp tuyến tần số: <10Hz ~ 20kHz (+0dB / -0.5dB)
Dải động: AD:111dB, DA: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 4 (IN1-4), Line 4 (IN5-8), Mic/Line 8 (IN9-16), Remote
Kiểu kết nối: Line: RCA female. Input 1 and 2 with Euroblock stack, Unbalanced Mic/Line: Euroblock (Symmetrical), Balanced Remote: RJ45 Connector, Balanced
Độ nhạy ngõ vào: Line: +5 / -15dBV External potentiometer adjust Mic/Line: +0 / -50dBV External potentiometer adjustment Remote: 0 dBV without adjustment
Trở kháng ngõ vào: Line: >13kΩ Mic/Line: >24kΩ electronically balanced Remote: >24kΩ electronically balanced
Mức ngõ vào tối đa: 12dBV
THD + Nhiễu: < 0.005% (1kHz, 1Vrms)
CMRR: Mic/Line: >60dB (20Hz - 20kHz) Remote: >60dB (20Hz - 20kHz)
Nguồn phantom: Mic/Line: +48VDC (rear panel switch)

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 16, Line
Kiểu kết nối: Euroblock, 3-pin, Balanced
Mức ngõ ra tối đa: 12dBV
Xuyên âm: >90dB, 20Hz - 20kHz

Cổng monitor analog

Tai nghe: From Out1 to Out16 selectable, Mini-Jack 3,5mm (>200mW – 200Ω)

Kết nối

Ethernet: 1, RJ-45 Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m
Cổng nối tiếp: RS-232 interface with DB9 connector
Lập trình và điều khiển: Hangar (embedded web application), Ecler pilot (Android/iOS application), TPNET (UDP/RS232)

Kết nối điều khiển từ xa

Điều khiển từ xa kỹ thuật số: Remote bus, RS485
GPI: 1, MUTE port

Điện

Nguồn cấp phụ: +12VDC, 0,6A max. (short circuit protected)
Yêu cầu nguồn AC: 100-240 VAC @ 50-60Hz
Cổng nguồn AC: C14 IEC connector
Công suất tiêu thụ: 20W

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (2RU)
Phụ kiện tuỳ chọn: eMCONTROL1-type physical wall panels, eMPAGE-type paging stations, WPaMIX-T, WPaBT
Kích thước: 482.6 x 88.0 x 200.0 mm / 19.0 x 3.5 x 7.9 in. (WxHxD)
Khối lượng: 3.66 kg / 8.07 lb
Kích thước đóng gói: 550 x 120 x 390 mm / 21.65 x 4.72 x 15.35 in. (WxHxD)
Khối lượng đóng gói: 5.66 kg / 12.48 lb
