VIDA-48Q

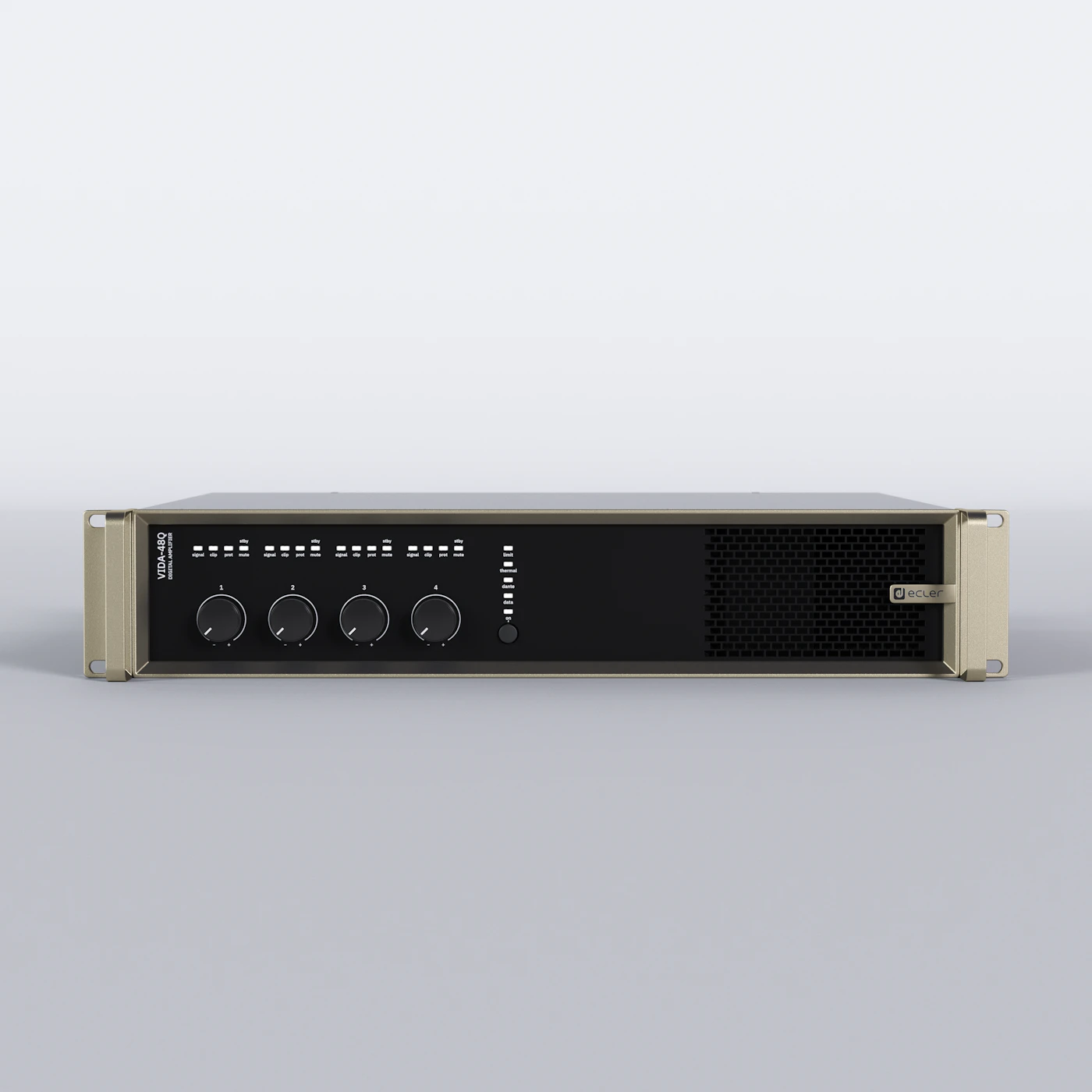

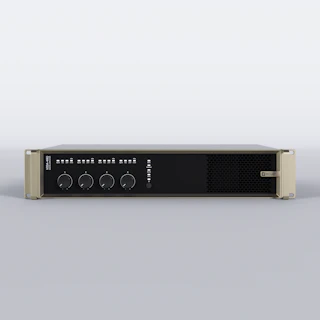

Name: Ecler VIDA-48Q
Brand: Ecler
SKU: VIDA-48Q

Amply số Dante™/AES67 tích hợp DSP và trình phát

VIDA-48Q là amply số 4800W, với 4 ngõ ra công suất có thể cấu hình độc lập ở trở kháng cao (100/70V) hoặc trở kháng thấp (8/4/2ohm). Công nghệ VersaPower do Ecler phát triển cho phép phân bổ công suất không đối xứng, và nhờ công cụ Smart VersaPower, công nghệ này hỗ trợ đơn vị thi công cấu hình thông minh và nhanh chóng. Ngoài ra, công nghệ khuếch đại Class D cùng các chức năng tự động chuyển chế độ chờ cho 4 ngõ ra và chế độ ngủ (sleep mode), đều có thể cấu hình, giúp cải thiện hơn nữa hiệu quả năng lượng. Thiết bị mang lại nhiều khả năng sử dụng nhờ 4 ngõ vào analog và 4 ngõ vào số Dante/AES67, trình phát âm thanh - với khe microSD cho các file âm thanh cục bộ – cùng bộ tạo tín hiệu, thêm 2 ngõ ra line phụ và 4 ngõ ra số Dante/AES67. Tất cả các tính năng này được quản lý từ ứng dụng web trực quan, trong đó, bên cạnh các chức năng khác, cho phép định tuyến tín hiệu - ma trận -, xử lý tín hiệu âm thanh - như cân bằng (EQ) hoặc limiter -, quản lý ưu tiên, cấu hình GPIO thông qua sự kiện, cũng như sự kiện theo lịch, quản lý danh sách phát và nội dung thẻ SD, nhờ đó tạo thuận lợi cho việc đưa hệ thống nghe nhìn vào vận hành, bảo trì và tùy biến hệ thống. Nhờ ứng dụng Android/iOS/Web dành cho người dùng cuối, họ có thể quản lý hệ thống âm thanh một cách dễ dàng, trực quan và theo nhu cầu riêng.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

014 ngõ ra công suất, quản lý công suất không đối xứng VersaPower 4800W.

024 ngõ ra Dante™ và 4 ngõ vào Dante/AES67.

032 ngõ ra phụ.

044 ngõ vào analog.

05Trình phát âm thanh MicroSD/SDHC.

06Ma trận nội bộ và xử lý tín hiệu.

07Ứng dụng web để cấu hình thiết bị.

08Quản lý công suất thông minh VersaPower.

09Điều khiển và sự kiện theo lịch để tự động hóa.

10Bảng điều khiển người dùng (User Panels) tùy biến.

11Ứng dụng điều khiển từ xa cho người dùng trên iOS/Android/Web.

12Chế độ tiêu thụ điện cực thấp "Sleep Mode".

13Tương thích với nền tảng giám sát và điều khiển từ xa EclerCLOUD.

Kênh

Số kênh ngõ ra: 4
Kiểu kết nối ngõ ra: 2-pin Euroblock. Pitch: 7,62 mm Ref: DEGSON 5EDGRC-7.62
Cấu hình ngõ ra: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω Output mode selection per channel Rear panel DIP SWITCH selectors
Số kênh ngõ vào: 4 analogue input channels 4 DANTE/ AES67 Network Rx channels 1 embedded player, 1 embedded signal generator
Kiểu kết nối ngõ vào: Digital: Ethernet, managed via Dante/ AES67 Controller Analogue: IN1-4: 3-pin Euroblock, balanced, pitch 3,5 mm.
Cấu hình ngõ vào: Digital matrix 4in x 6out (Settings by embedded web application)

Ngõ ra phụ

Số ngõ ra phụ: 2
Kiểu kết nối ngõ ra phụ: AUX1-2: 3-pin Euroblock, balanced (Euroblock pitch 3,5 mm. Settings by embedded web application)

Ngõ ra kỹ thuật số

Số ngõ ra kỹ thuật số: 4
Kiểu kết nối ngõ ra kỹ thuật số: Ethernet, managed via Dante/ AES67 Controller

VersaPower - đối xứng, tất cả kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 1200W
Công suất ngõ ra tối đa @ 4Ω: 1200W
Công suất ngõ ra tối đa @ 2Ω: 1200W
Công suất ngõ ra tối đa @ 100V: 1200W
Công suất ngõ ra tối đa @ 70V: 1200W

VersaPower - bất đối xứng, một kênh hoạt động @1kHz @CF9dB @ 1%THD

Công suất ngõ ra tối đa @ 8Ω: 1400W
Công suất ngõ ra tối đa @ 4Ω: 2600W
Công suất ngõ ra tối đa @ 2Ω: 1800W
Công suất ngõ ra tối đa @ 100V: 2860W
Công suất ngõ ra tối đa @ 70V: 2000W

Tín hiệu

Độ lợi điện áp: 28 to 40 dBV 30,2 to 42,2 dBu
Độ nhạy ngõ vào: -6 to +6 dBV -3,78 to 8,2 dBu 0,5 to 2 Vrms (adjusted by means of Smart Versa Power utility)
Trở kháng ngõ vào: >24k (balanced)
Mức ngõ vào tối đa: +18 dBV +20,2 dBu (@ Gain 34 dBV)
Đáp tuyến tần số: 15Hz-25kHz (-3dB, 1W any load)
THD + Nhiễu: < 0,1 % 0,015 Typ (@ 1kHz, from 0,1W to Full Power)
SNR: 95 dBA (40dB Gain, from 20Hz - 20kHz)
Xuyên âm: >80dB (@ 1kHz)
CMRR: > 65 Typ (from 20Hz-20kHz)
Hệ số tắt dần: >500 (@ 8Ω, from 20Hz to 1kHz)

Điện

Nguồn cấp: Universal, regulated SMPS with PFC
Yêu cầu nguồn AC: 100-240 V @ 50-60Hz ((±10%)
Hiệu chỉnh hệ số công suất (PFC): > 0,96 (Output Power > 500W)
Cổng nguồn AC: powerCON®

Công suất tiêu thụ & toả nhiệt @230VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 1555 W | 1606 VA
Dòng tiêu thụ: 7,08 Arms
Tổn hao nhiệt: 312,2 kcal/h | 1238,9 BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 864 W | 970 VA
Dòng tiêu thụ: 4,24 Arms
Tổn hao nhiệt: 220,2 kcal/h | 873,7 BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - không tải

Công suất: 72 W | 125 VA
Dòng tiêu thụ: 0,55 Arms
Tổn hao nhiệt: 61,9kcal/h | 245,7BTU/h

Công suất tiêu thụ & toả nhiệt @230VAC - chế độ chờ/ngủ

Công suất: 3,74 W | 31 VA
Dòng tiêu thụ: 0,13 Arms
Tổn hao nhiệt: 3,22kcal/h | 12,76BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/4 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 1589 W | 1660 VA
Dòng tiêu thụ: 14,4 Arms
Tổn hao nhiệt: 341,4 kcal/h | 1355 BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - 1/8 công suất, @ 4Ω (tất cả kênh hoạt động)

Công suất: 866 W | 940 VA
Dòng tiêu thụ: 8,03 Arms
Tổn hao nhiệt: 221,9 kcal/h | 880,55 BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - không tải

Công suất: 68 W | 120 VA
Dòng tiêu thụ: 0,99 Arms
Tổn hao nhiệt: 57,6 kcal/h | 228,7 BTU/h

Công suất tiêu thụ & toả nhiệt @120VAC - chế độ chờ/ngủ

Công suất: 3,25 W | 10,7 VA
Dòng tiêu thụ: 0,089 Arms
Tổn hao nhiệt: 2,9 kcal/h | 11,1 BTU/h

Công nghệ

Công nghệ khuếch đại: Class D
Tiết kiệm năng lượng: Auto standby function programmable per channel Sleep Mode function selectable
Hiệu suất: 77% (1/4 POWER, @ 4Ω 230VAC)
Làm mát: Fan (forced air, front to back airflow. Temperature controlled continuously variable speed)
Độ ồn quạt tối đa: 55,5dBA (maximum acoustical noise @1m)

DSP

Độ trễ: 2,8 ms (Analogue IN to analogue OUT)
Xử lý kỹ thuật số: 32/64 bit
Xử lý ngõ vào: Noise gate, HPF, Freq. Shifter, compressor/limiter (Settings by embedded web application)
Xử lý ngõ ra: Delay, Parametric EQ, Graphic EQ independent for every amp out and aux out. Limiters independent for every amp out Smart VersaPower management (Settings by embedded web application)
Khác: Preset management, Internal matrix, priority & backup signals management, local & network groups, events management incl. calendar (Settings by embedded web application)

Bảo vệ

Bảo vệ DC: Yes
Bảo vệ HF: Yes
Bảo vệ ngắn mạch: Yes
Limiter chống clip: Yes
Limiter dài hạn: Yes
Bảo vệ quá nhiệt: Yes

Kết nối điều khiển từ xa

BẬT / TẮT: No
GPI: x4 GPIs (0-10V) (Function and settings by embedded web application, 5-pin Euroblock connector, rear panel. Euroblock pitch 3,5 mm)
GPO: x4 NC / NO contacts 4x 3pins Euroblock connector, rear panel Euroblock pitch 3,5 mm
MUTE ngoài: Yes, contact (2 pins Euroblock connector, rear panel, Euroblock pitch 3,5 mm)

Điều khiển tại chỗ

Bộ suy giảm: Programmable Front panel knobs (defaults: Amplified OUTs attenuators)
Cài đặt chế độ ngõ ra: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω Output mode selection per channel (Rear panel DIP SWITCH selectors)
Chế độ RUN/SLEEP: Yes, front panel push-button (operate when pressed more than 0,5 seconds)
Bật/tắt nguồn: Yes, back panel switch (red LED indicator)

Kết nối

Ethernet: Ethernet Base-Tx 10/100/1000Mb Auto X-Over 2 Ports Ethernet Switch capability (CAT5 up to 100m. Settings by embedded web application)
Giao thức DANTE: Dante/ AES67 4x Tx / 4x Rx channels (2/2 flows)
Lập trình và điều khiển: Embedded web application

Giám sát

Có tín hiệu: SP LED (White) per channel (trigger @- 40 dBV)
Clip: CLIP LED (Red) per channel (Clip, Versa power limiter, Peak power, Power supply overload)
Bảo vệ: PROT LED (Red) per channel (Current overload, Output short circuit, Under voltage, Over Voltage, DC OUT (slow blink), HF protect (fast blink)
Chế độ chờ / Mute: STBY/MUTE LED (White) per channel (ON when STBY, BLINK when MUTE)
Limit: LIMIT LED (Red) per unit (Power (power supply) overload)
Nhiệt: THERMAL LED (Red) per unit (Temperature limiter)
Dante: DANTE/ AES67 LED (White) per unit (OFF NO WIRE, ON when MASTER, BLINK when SLAVE)
Dữ liệu: DATA LED (White) per unit (ON when DATA)
Bật: ON LED (White) per unit (ON when RUN, SLOW BLINK when SLEEP by BUTTON, FAST BLINK when SLEEP by AUTOSTBY, VERY FAST BLINK when HW Fault)

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1,5GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit
Dải động: 114dB

Đồng hồ thời gian thực

Thời gian lưu giờ: > 5 years
Độ chính xác: ±1 minute / month
Pin: VARTA CR2032 3V, 230mAh

Bộ nhớ lưu trữ

Micro SD: SDXC
Dung lượng: Up to 2TB
Hệ thống tệp: FAT16, FAT 32, VFAT (read/write) NTFS (read) Multi-partition up to 1
Tệp âm thanh phát được: mp3, ogg, WAV, FLAC, AIFF
Phân tích tệp: 65354 playable folders 65354 playable folders within each folder 65354 playable files within each folder
Cấp thư mục: Up to 8 containing the root directory
Sắp xếp: UNICODE, in alphabetical order Up to 100 folders / files by folder Folders/files over 100 sorted in the FAT order

Vật lý

Nhiệt độ hoạt động: -10º to 50º C 14º to 122º F (performance may be reduced above 40 °C)
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: -10º to 50º C 14º to 122º F
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Rack 19" installation & desktop
Phụ kiện kèm theo: powerCON® cable, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware
Kích thước: 482.6 x 88 x 410 mm. / 19 x 3.46 x 16.14 in. (WxHxD)
Khối lượng: 9.9 kg / 21.8 lb
Kích thước đóng gói: 650 x 125 x 600 mm. / 25.59 x 4.92 x 23.62 in. (WxHxD)
Khối lượng đóng gói: 12.9 kg / 28.43 lb
