Bộ chuyển mạch

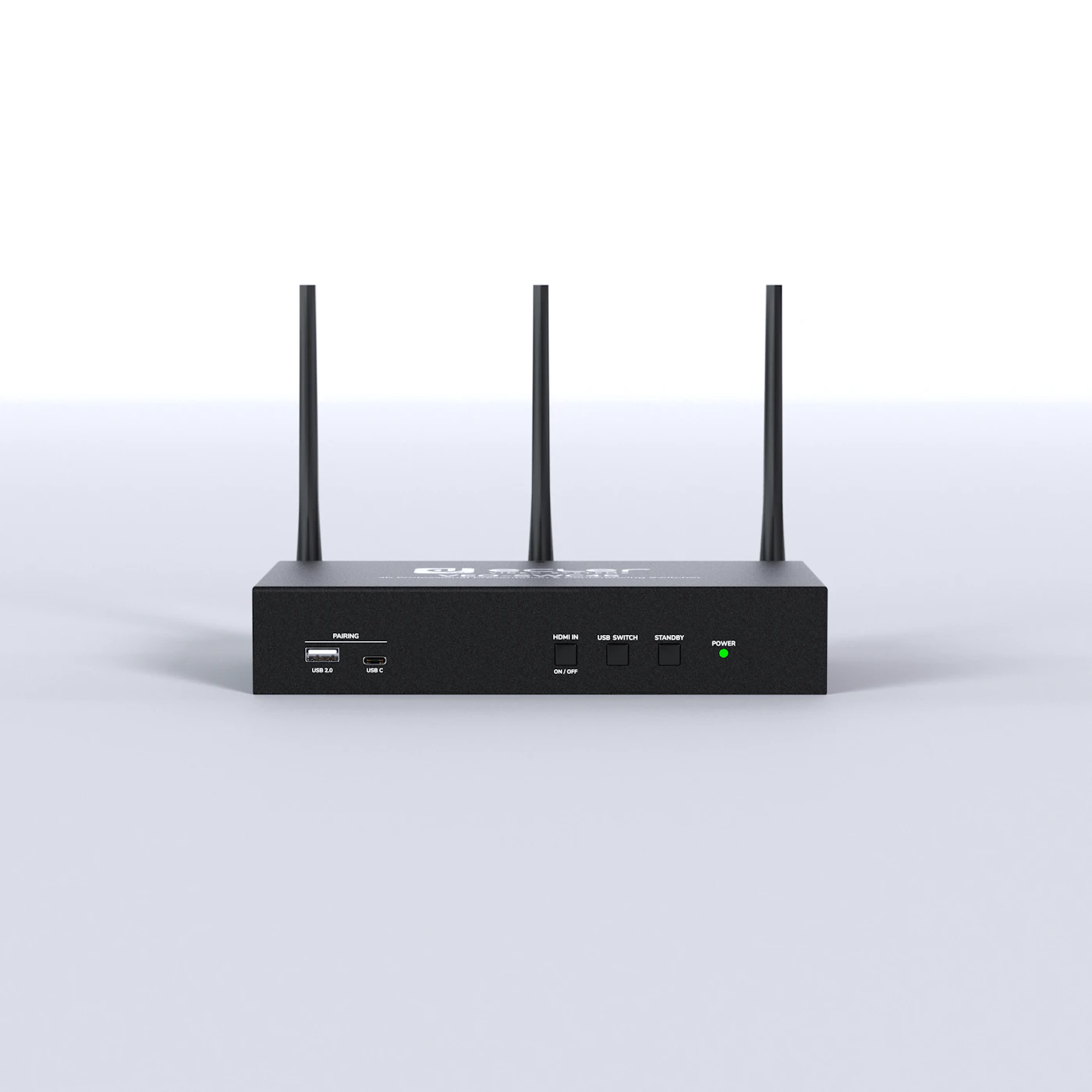

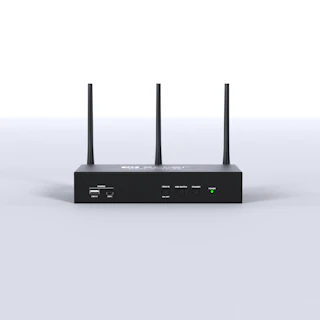

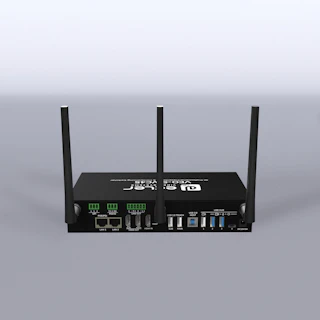

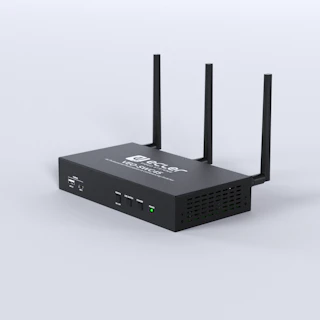

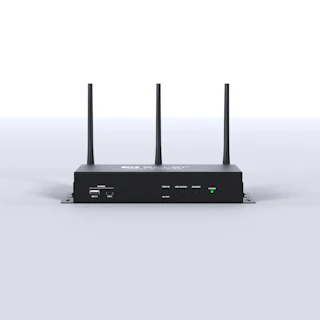

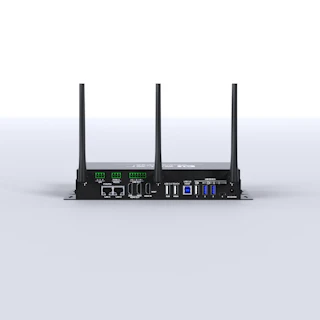

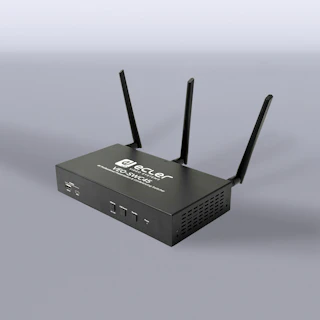

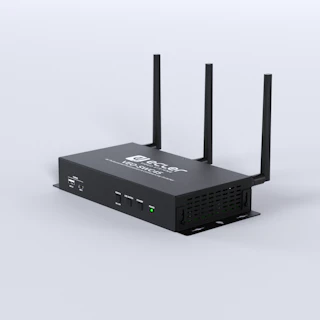

VEO-SWC45
Bộ chuyển mạch trình chiếu và hội nghị chuyên nghiệp 4K
VEO-SWC45 là bộ chuyển mạch trình chiếu và hội nghị truyền hình 4K chuyên nghiệp, thiết kế cho kết nối lai -có dây và không dây-. Thiết bị có hai ngõ ra HDMI®, quản lý màn hình hiển thị nâng cao và các cổng USB để tích hợp hệ thống hội nghị truyền hình với tính năng chuyển camera thông minh. Thiết bị hỗ trợ trình chiếu không dây qua Chromecast, Miracast, Airplay, ứng dụng VEOShare và các phụ kiện 4K như VEO-SWC45TH và VEO-SWC45TU cho kết nối HDMI® và USB-C. Ngõ ra HDMI® chính hỗ trợ tới 4K/60Hz và có bộ tách âm thanh stereo cân bằng với đầu nối Euroblock. Thiết bị tích hợp giao diện Web GUI để cấu hình và điều khiển, cùng GPI, RS-232 và TCP/IP qua hai cổng RJ-45 với kết nối LAN độc lập. Thiết bị cho phép hiển thị đồng thời tối đa năm thiết bị ở dạng đa khung hình (multi-view) và hỗ trợ thêm tối đa 15 người tham dự. Với HDCP 2.2 và hỗ trợ PoE+, VEO-SWC45 mang đến giải pháp mạnh mẽ, có khả năng mở rộng cho nhu cầu trình chiếu và hội nghị hiện đại.
Điểm nổi bật
01Bộ chuyển mạch trình chiếu BYOM với kết nối không dây đa định dạng.
02Hỗ trợ HDMI®. Ngõ ra video 18Gbps 4K UHD 60Hz 4:4:4 theo chuẩn HDMI® 2.0b.
03Hỗ trợ các giao thức phản chiếu màn hình không dây tiêu chuẩn như Airplay, Chromecast, Miracast và ứng dụng VEOShare để chia sẻ nội dung video Full HD.
04Bộ phát không dây HDMI® và USB-C VEO-SWC45TH và VEO-SWC45TU cắm là chạy, chia sẻ nội dung video tới 4K UHD, có các nút chức năng phụ tùy chỉnh được.
05Hỗ trợ tối đa hai camera hội nghị truyền hình USB với tính năng chuyển đổi thông minh giữa thiết bị chủ cục bộ và không dây qua đầu nối USB Type-A và Type-C.
06Hỗ trợ chức năng touchback tương tác trên cả kết nối có dây và không dây cho màn hình tương tác, bảng trắng và công cụ chú thích trực tiếp.
07Hai ngõ ra video HDMI® với quản lý màn hình riêng để chia sẻ màn hình phản chiếu hoặc gán người tham dự hội nghị truyền hình tại chỗ và từ xa.
08Hỗ trợ tối đa 5 nội dung trình chiếu chia màn hình đồng thời và tối đa 15 người tham dự ở trạng thái chờ.
09Hỗ trợ chia sẻ nội dung màn hình chính tới màn hình cục bộ của người dùng khác.
10Tùy chỉnh được màu nền và màu chữ của trang màn hình chính.
11Hai cổng RJ-45 cho kết nối mạng độc lập, có thêm các lớp bảo mật cho truyền không dây được mã hóa.
12Tách âm thanh analog stereo qua đầu nối Euroblock cân bằng.
13Tương thích HDCP 2.2.
14Tùy chọn điều khiển gồm nút trên mặt trước, GPI, RS-232, điều khiển từ xa TCP/IP và WebGUI.
15Hỗ trợ chức năng PoE+.
Thông số video
- Cổng ngõ vào video
- 2 x USB 3.0, 1 x USB-C, 1 x USB 2.0 (UVC) 1 x HDMI® Type A Female, 10.2Gbps
- Cổng ngõ ra video
- 1 x HDMI® Type A Female, 1.4, 10.2Gbps (SUB) 1 x HDMI® Type A Female, 2.0, 18Gbps (MAIN)
- Độ phân giải ngõ vào video
- 1080p up to 30Hz (Airplay, Miracast, Chromecast, "VEOShare" application), 4K up to 30Hz (HDMI® and USB-C Transmitters, HDMI® IN), 80-120ms Transmission Delay
- Độ phân giải ngõ ra video
- MAIN: 720p, 1280x800/60Hz, 1080p up to 60Hz, 1900x1200/60Hz, 4K up to 60Hz SUB: 720p, 1280x800/60Hz, 1080p up to 60Hz, 1900x1200/60Hz
- Lấy mẫu màu (chroma)
- 4:4:4, 4:2:2, 4:2:0
- Độ sâu màu
- 8-bit (4K 60Hz 4:4:4)
- Không gian màu
- RGB, YCbCr, YUV
- HDCP
- MAIN OUT: 2.2 SUB OUT/HDMI® IN: 1.4
- Khả năng ghép hình video
- Multiviewing up to 5 windows; 15 participants on hold
- Phản chiếu màn hình
- Airplay, Chromecast, Miracast, VEOShare application, Wireless Transmitter
- Hội nghị không dây
- Yes (Video Playback Frame Rate: 20-60fps)
- Tính năng khác
- Whiteboard annotation tool, Wireless Touchback, Customizable background, CEC compliant
- Khoảng cách HDMI®
- 5m with Ecler VEO Cables
Thông số âm thanh
- Cổng ngõ ra âm thanh
- 1 x 6-pin balanced Euroblock
- Định dạng âm thanh
- PCM
- Tần số lấy mẫu
- Wireless Transmitter: 44.1 KHz, 48khz HDMI® out: 48KHz USB speakerphone for video conference: 16KHz USB speakerphone for audio out: 48KHz
- Độ sâu bit
- Up to 24-bit
- Đáp tuyến tần số
- 20Hz-20KHz (±3dB)
- Tách âm thanh (de-embedding)
- Yes
Điều khiển thiết bị
- Cổng điều khiển
- 1 x USB Type A, 1 x 3-pin Euroblock, 2 x RJ-45
- Giao thức điều khiển
- Web, Telnet, RS-232, GPI
- Nút điều khiển
- 1 x Standby button, 1 x Reset button, 1 x HDMI® IN on/off, 1 x USB Switch
- Đèn báo trạng thái
- Power LED
Mạng
- Cổng mạng
- 2 x RJ-45 (1Gbps), WIFI IEEE 802.11 a/g/n/ac/ax (Antennas MIMO 2x2, MIMO 1x1)
- Yêu cầu mạng
- Compatible with 2.4 GHz and 5GHz frequency bands with 35m coverage (environment dependant), Security: AES, WPA PSK, WPA2 PSK, HTTPS
- Bitrate truyền phát trung bình
- Up to 1200Mbps
- Khoảng cách truyền
- 100m via Ethernet Network
Điện
- Nguồn cấp
- PoE+ (IEEE802.3at.); External: Input 100-240 VAC 50/60Hz, Output: 12VDC-3A
- Cổng nguồn AC
- External PSU. Included 4 region power blades (UK,US,AU,EU)
- Cổng nguồn DC
- 12VDC-3A with coaxial DC connector
- Công suất tiêu thụ
- 30W
Vật lý
- Nhiệt độ hoạt động
- Min: -20°C ; -4°F Max: 60°C ; 140°F
- Độ ẩm hoạt động
- 20% - 90% RH, no condensing
- Nhiệt độ bảo quản
- Min: -20°C ; -4°F Max: 60°C ; 140°F
- Độ ẩm bảo quản
- 20% - 90% RH, no condensing
- Phụ kiện kèm theo
- 1 x 3-pin 3.5mm Euroblock connector, 3 x antennas, 1 x PSU 12V/3A
- Phụ kiện tuỳ chọn
- VEO-SWC45TH, VEO-SWC45TU
- Kích thước
- 222 x 42 x 120 mm / 8.74 x 1.65 x 4.72 in. 222 x 155 x 120 mm / 8.74 x 6.1 x 4.72 in. (including antenna)
- Khối lượng
- 0.930 Kg / 2.05 lb
- Kích thước đóng gói
- 345 x 75 x 205 mm / 13.58 x 2.95 x 8.07 in (WxHxD)
- Khối lượng đóng gói
- 1.5 Kg / 3.31 lb
- Vật liệu vỏ máy
- Metal
- Màu hoàn thiện
- Black
