HDBaseT

VEO-XPT44A

Name: Ecler VEO-XPT44A
Brand: Ecler
SKU: VEO-XPT44A

Bộ kéo dài tín hiệu HDMI® HDBaseT | có tách âm thanh

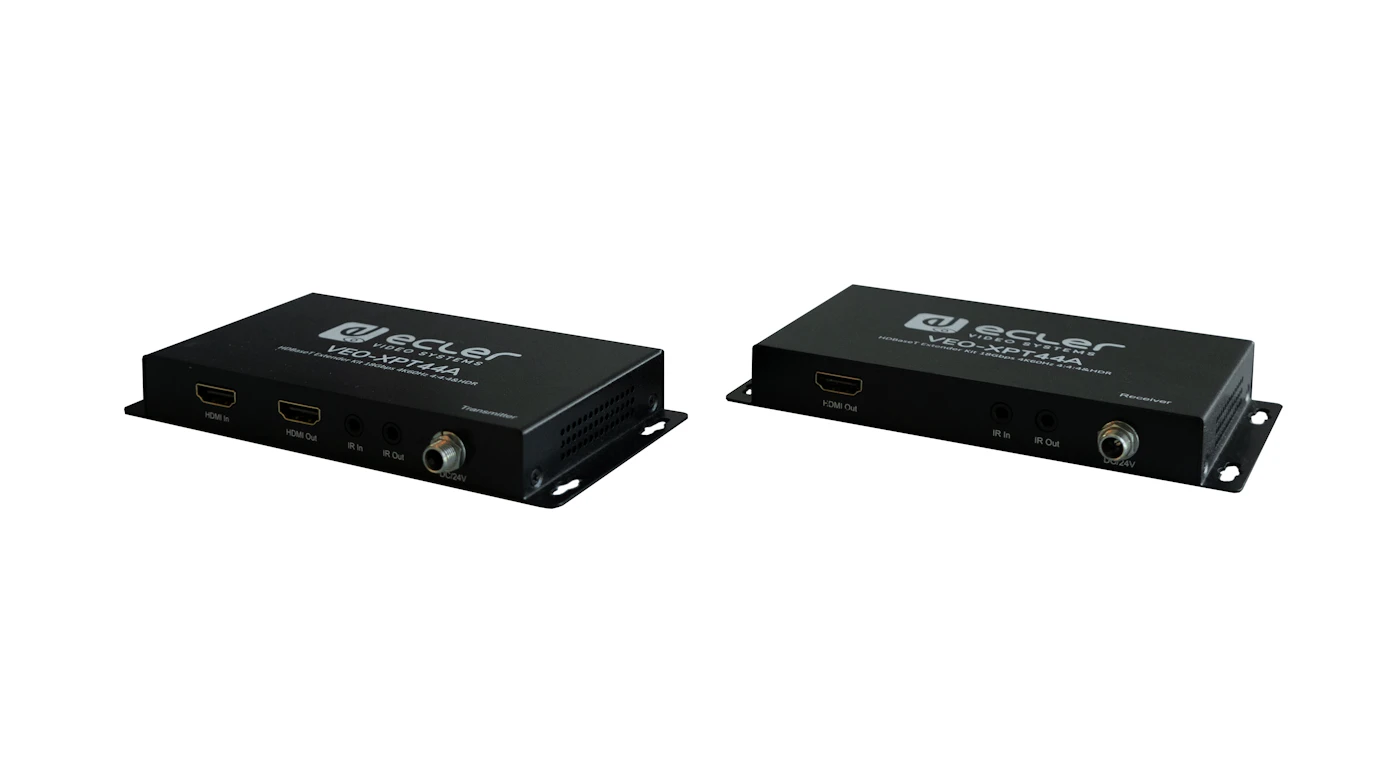

VEO-XPT44A là bộ kit kéo dài HDBaseT chuyên nghiệp gồm một bộ phát và một bộ thu. Thiết bị cho phép kéo dài tín hiệu video 4K tới 40m hoặc tín hiệu Full HD tới 70m qua một cáp Cat 5e/6. Thiết bị hỗ trợ tín hiệu video 4K ở 60Hz với lấy mẫu màu YUV 4:4:4 và HDR10. Bộ phát có một ngõ ra loop HDMI® để giám sát hoặc nối chuỗi (daisy-chain). Ngõ ra stereo không cân bằng trên đầu nối Euroblock có trên cả bộ phát và bộ thu, giúp tích hợp dễ dàng. Ngoài ra, VEO-XPT44A có tính năng PoH hai chiều, nhờ đó bộ phát có thể được cấp nguồn từ bộ thu và ngược lại. Với kích thước nhỏ gọn cùng các tính năng bổ sung RS-232 và IR hai chiều, đây là giải pháp hoàn hảo cho mọi ứng dụng cần kéo dài tín hiệu AV và điều khiển.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Bộ kit kéo dài HDBaseT hoàn chỉnh, không cần cài đặt

02Hỗ trợ độ phân giải tới 4K@60hz, YUV, 4:4:4

03Khoảng cách truyền đạt tới 70 mét với Full HD và 40 mét với tín hiệu 4K

04Ngõ ra loop HDMI® trên bộ phát

05Truyền thẳng (pass-through) IR và RS-232 hai chiều

06POH hai chiều (bộ thu được cấp nguồn từ BỘ PHÁT hoặc ngược lại)

07Tách âm thanh PCM 2.0 trên BỘ PHÁT và BỘ THU

08Tương thích HDCP2.2/1.4

09Hỗ trợ HDR10 và 3D

10Bảo vệ ESD

Thông số video

Cổng ngõ vào video: Tx: HDMI® Type A Female, 18 Gbps
Cổng ngõ ra video: HDMI® Type A Female, 18 Gbps (loop output on Tx)
Độ phân giải ngõ vào video: 480i, 480p, 720i, 720p, 1080i, 1080p up to 60Hz, 1200p up to 25/30Hz, 4K up to 60Hz
Độ phân giải ngõ ra video: 480i, 480p, 720i, 720p, 1080i, 1080p up to 60Hz, 1200p up to 25/30Hz, 4K up to 60Hz
Lấy mẫu màu (chroma): 4:4:4, 4:2:2, 4:2:0
Độ sâu màu: 8-bit, 10-bit, 12-bit, 16-bit only @4K30
Không gian màu: RGB, YCbCr
HDCP: 2.2/1.4 compliant
HDR: HDR10
Tính năng scaling: No
Khoảng cách HDMI®: up to 10 meters / 33 ft with Ecler VEO cables

Thông số âm thanh

Cổng ngõ ra âm thanh: 3pin Euroblock for Stereo Unbalanced Output (PCM 2.0)
Định dạng âm thanh: Dolby True-HD, DTS-HD Master Audio, PCM
Tần số lấy mẫu: 32 KHz, 44.1 KHz, 48 KHz, 88.2 KHz, 96 KHz, 176.4 KHz, 192 KHz
Độ sâu bit: Up to 24-bit
Đáp tuyến tần số: 20Hz–20KHz, ±3dB
ARC/eARC: No

Điều khiển thiết bị

Cổng điều khiển: Jack 3.5mm, 3-pin Euroblock, RJ45
Giao thức điều khiển: IR, RS-232
Nút điều khiển: EDID mode selector (Tx only), Reset button,
Quản lý EDID: 3-positions EDID mode selector
Đèn báo trạng thái: Green LED: HDbaseT connection OK Orange LED flashing: HDCP negotiation Orange LED fixed: HDCP encryption

Điều khiển pass-through

Cổng pass-through: Jack 3.5mm, 3-pin Euroblock
Giao thức pass-through: Bi-directional IR and RS-232

Thông số HDBaseT

Khoảng cách truyền: CAT5e/6 @ 4K up to 35 m / up to 115 feet CAT6a/7 @ 4K up to 40 m/ up to 130 feet CAT5e/6 @ 1080p up to 60 m / up to 197 feet CAT6a/7 @ 1080p up to 70 m / up to 230 feet

Điện

Nguồn cấp: PoH bidirectional; External: AC 100V - 240V @ 50-60Hz Output: DC 24V-1A
Cổng nguồn DC: DC 24V connector
Công suất tiêu thụ: 12W Maximum

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 50°C ; 122°F
Độ ẩm hoạt động: 5 - 90% RH (no condensation)
Tuỳ chọn lắp đặt: Desktop, VEO-RACK19 - TBC
Phụ kiện kèm theo: 24VDC International Power Supply (One PSU for both units), 2x IR Blaster unit, 2x IR Receiver unit, 4x Euroblock plugs for RS-232 and audio cable termination
Kích thước: 154.4 x 78.3 x 20 mm / 6.08 x 3.08 x 0.79 in. (WxHxD)
Khối lượng: 0.688 kg / 1.52 lb (Pair)
Kích thước đóng gói: 170 x 90 x 200 mm / 6.69 x 3.54 x 7.87 in. (WxHxD)
Khối lượng đóng gói: 0.9 kg / 1.98 lb
Vật liệu vỏ máy: Metal
Màu hoàn thiện: Black
