VEO-MXH44D

Name: Ecler VEO-MXH44D
Brand: Ecler
SKU: VEO-MXH44D

Ma trận HDMI® 4x4 18Gbps có bộ tách âm thanh và màn hình hiển thị

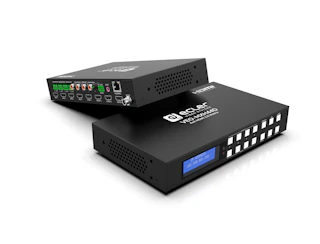

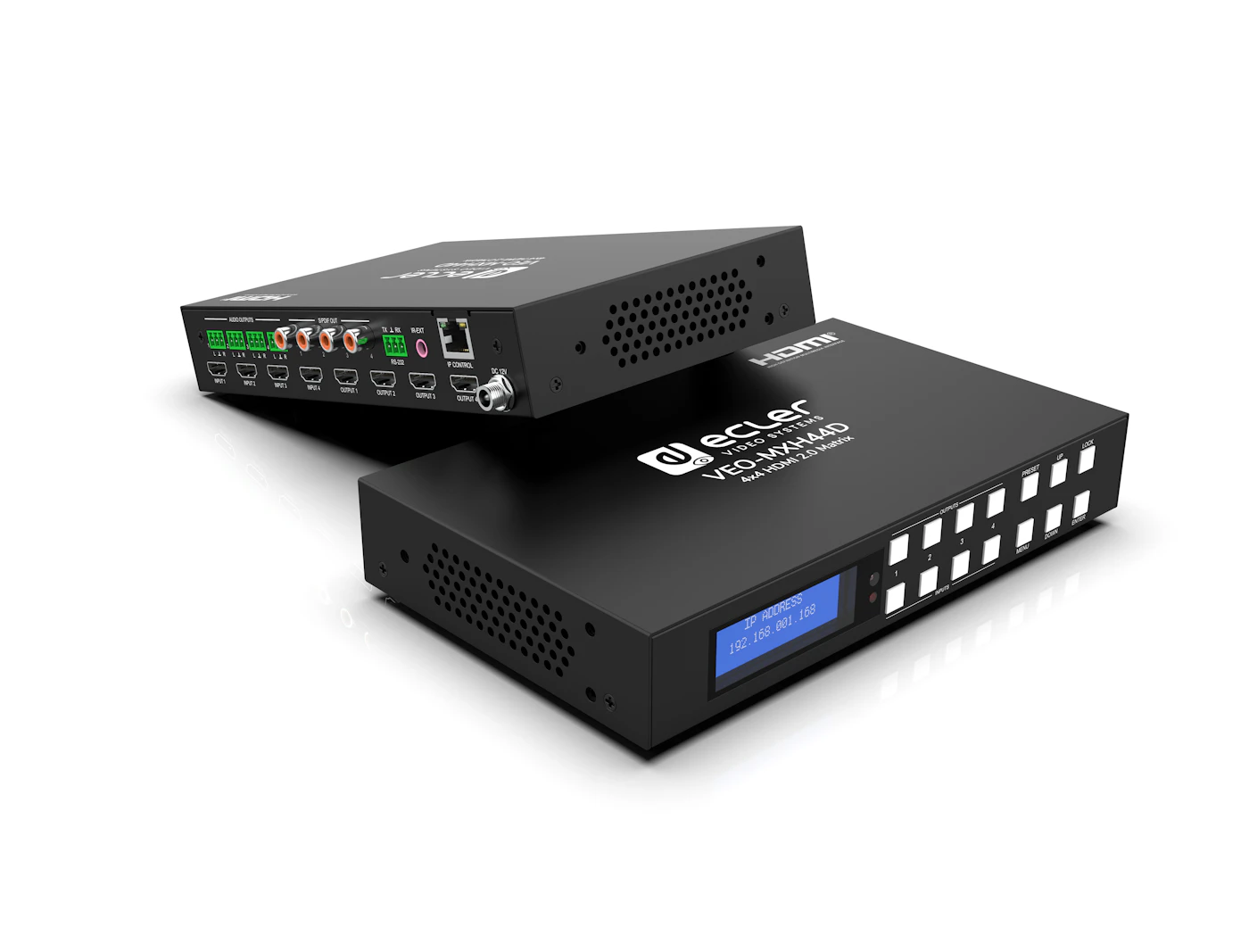

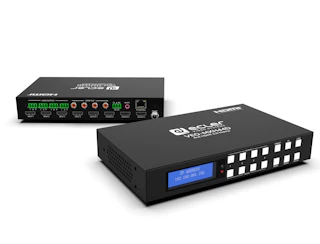

VEO-MXH44D là ma trận HDMI® 4x4 hỗ trợ độ phân giải video tới 4K/UHD ở 60 Hz với lấy mẫu màu 4:4:4. Thiết bị có 8 ngõ ra tách âm thanh analog và số, cùng quản lý EDID, màn hình LCD và web GUI tích hợp, mang lại giao diện cấu hình và điều khiển thân thiện với người dùng. Các nguồn HDMI có thể được chọn bằng các nút chọn trên mặt trước hoặc qua lệnh serial, TCP/IP và IR. VEO-MXH44D tương thích các chuẩn HDCP 2.2 và 1.4. Ngoài ra, VEO-MXH44D có thể nạp và gọi tối đa 8 preset, là giải pháp chuyên nghiệp cho các ứng dụng cần định tuyến tín hiệu video và âm thanh HDMI giữa các nguồn phát và màn hình hiển thị 4K/UHD, với quản lý điều khiển thông minh.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

014 x ngõ vào HDMI® có thể định tuyến độc lập tới 4 x ngõ ra HDMI®.

02Hỗ trợ HDMI® tới 4K @60Hz, YUV 4:4:4 8-bit, HDR (ở 4K @60Hz YUV 4:2:0 10-bit).

03Hỗ trợ hạ độ phân giải video xuống Full HD.

04Lưu 8 preset.

05Hỗ trợ truyền các định dạng âm thanh gồm Dolby TrueHD, Atmos; DTS-HD Master Audio và DTS:X.

06Tách âm thanh analog trên đầu nối Euroblock stereo không cân bằng, cùng tách âm thanh số stereo và surround trên đầu nối đồng trục S/PDIF

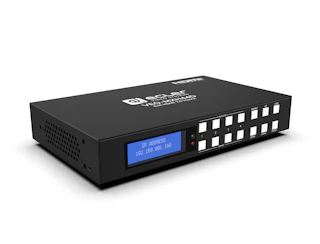

07Điều khiển qua mặt trước và màn hình hiển thị, điều khiển từ xa IR, điều khiển RS-232, điều khiển IP và WebGUI.

08Quản lý EDID nâng cao.

09Tương thích HDCP 2.2.

10Nguồn 12V DC tại chỗ.

Thông số video

Cổng ngõ vào video: 4 x HDMI® Type A Female, 18 Gbps
Cổng ngõ ra video: 4 x HDMI® Type A Female, 18 Gbps
Độ phân giải ngõ vào video: 480p@60hz, 576p@50hz, 720p@60hz, 1080p@24hz, 1080p@50hz, 1080p@60hz, 4K@24hz, 4K@30hz, 4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4
Độ phân giải ngõ ra video: 480p@60hz, 576p@50hz, 720p@60hz, 1080p@24hz, 1080p@50hz, 1080p@60hz, 4K@24hz, 4K@30hz, 4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4
Lấy mẫu màu (chroma): YUV 4:4:4, YUV 4:2:0 (4K @ 60Hz)
Độ sâu màu: 8-bit, 10-bit, 12-bit
Không gian màu: RGB, YUV
HDCP: 2.2
HDR: HDR10, Dolby Vision, HLG
Khoảng cách HDMI®: 10m with Ecler VEO Cables (up to 1080p) 5m with Ecler VEO Cables (up to 4K)

Thông số âm thanh

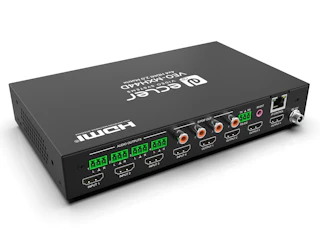

Cổng ngõ ra âm thanh: 4 x 3 pin Euroblock connector, 4 x Coaxial Digital Out connector
Định dạng âm thanh: PCM2.0, PCM5.1, PCM7.1, Dolby Digital, DTS 5.1, Dolby Digital+ Dolby True HD, DTS-HD master audio, Dolby Atmos, DTS-X
Tần số lấy mẫu: Up to 192KHz
Tách âm thanh (de-embedding): Yes

Điều khiển thiết bị

Cổng điều khiển: Euroblock, RJ-45, IR 3,5mm stereo jack
Giao thức điều khiển: Web, Telnet, RS-232, IR, Front panel Buttons and LCD Display
Nút điều khiển: 1 x Enter, 1 x Lock , 1 x Up, 1 x Down, 1 x Preset Selection, 1 x Menu, 4 x Input Selection, 4 x Output Selection, Remote control
Quản lý EDID: Software, Front Panel Buttons
Đèn báo trạng thái: Input LED, LCD Display

Mạng

Cổng mạng: 1 x RJ-45

Điện

Nguồn cấp: External Power supply
Cổng nguồn AC: 100-240VAC 50-60Hz with EU, UK ,US , AU blades
Cổng nguồn DC: 12VDC-2A with coaxial DC connector
Công suất tiêu thụ: 14W

Vật lý

Nhiệt độ hoạt động: Min: 0°C; 32°F Max: 40°C; 104°F
Độ ẩm hoạt động: <90% HR
Tuỳ chọn lắp đặt: Desktop

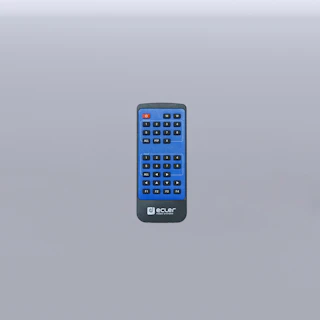

Phụ kiện kèm theo: 5 x 3 pin Euroblock connector, 1 x Remote Control, 1 x IR receiver, 1x 12V PSU
Kích thước: 217.4 x 35 x 128.7 mm / 8.56 x 1.38 x 5.07 in. (WxHxD)
Khối lượng: 0,47 Kg / 1,04 lb
Kích thước đóng gói: 310 x 85 x 264 mm / 12.20 x 3.35 x 10.39 in. (WxHxD)
Khối lượng đóng gói: 1.4 kg. / 3.09 lb
Vật liệu vỏ máy: Metal
Màu hoàn thiện: Black
