VEO-MXH48T

Name: Ecler VEO-MXH48T
Brand: Ecler
SKU: VEO-MXH48T

Ma trận 8x8 4K HDBaseT | HDMI

VEO-MXH48T là ma trận 8x8 HDBaseT và HDMI® hỗ trợ độ phân giải video tới 4K/UHD, 60 Hz và lấy mẫu màu 4:4:4. Thiết bị có 8 ngõ vào âm thanh analog và 16 ngõ ra tách âm thanh analog và số, cùng quản lý EDID, màn hình LCD và WebGUI tích hợp cho phép cấu hình và điều khiển thiết bị một cách rất thân thiện với người dùng. Các ngõ ra HDBaseT có thể truyền video 4K/UHD tới 40m và video Full HD tới 70m, đồng thời cấp nguồn PoC cho các bộ thu tương thích HDBaseT. Thiết bị có bộ hạ độ phân giải video (downscaler) và một ma trận âm thanh độc lập. Các nguồn HDMI® có thể được định tuyến bằng các nút chọn trên mặt trước, qua WEB GUI tích hợp, lệnh serial, lệnh TCP/IP và tín hiệu IR. Thiết bị cũng tương thích HDCP 2.2 và 1.4, cho phép điều khiển bằng lệnh IR và RS-232 hai chiều. VEO-MXH48T có thể nạp và gọi tối đa 8 preset, là giải pháp rất phù hợp cho các ứng dụng chuyên nghiệp cần định tuyến tín hiệu video và âm thanh HDMI® giữa các nguồn phát và màn hình hiển thị 4K/UHD với quản lý điều khiển thông minh.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

018 x ngõ vào HDMI® có thể định tuyến độc lập tới 8 x ngõ ra HDBaseT và 8 x ngõ ra HDMI®

02Công nghệ HDBaseT tiên tiến, phân phối video và âm thanh qua một cáp CAT duy nhất

03Hỗ trợ HDMI® tới 4K@60Hz, 4:4:4, 8 Bit. Hỗ trợ cả HDR (ở 4K@60Hz 4:2:0 10 Bit)

04Kéo dài video 4K 4K@60Hz 4:4:4 8 bit tới 40m và Full HD tới 70m

05Hạ độ phân giải độc lập cho video ngõ vào 4K@60Hz 4:4:4 xuống các định dạng sau: Full HD@60Hz (cho màn hình không hỗ trợ 4K) / 4K60Hz 4:2:0 (cho màn hình không hỗ trợ 4K@60Hz 4:4:4)

06Ma trận âm thanh độc lập

07Hỗ trợ các định dạng âm thanh gồm Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio và DTS:X

08Chèn và tách âm thanh analog trên đầu nối Euroblock stereo không cân bằng, cùng tách âm thanh số stereo và surround trên đầu nối đồng trục SPDIF

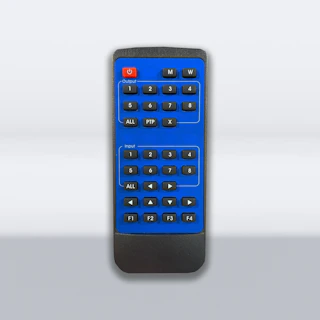

09Điều khiển qua mặt trước và màn hình hiển thị, điều khiển từ xa IR, điều khiển RS-232, điều khiển IP và WebGUI.

10Quản lý EDID nâng cao, CEC, ARC.

11Tương thích HDCP 2.2.

12Nguồn 100-240 V AC @ 50-60Hz kèm 4 loại phích cắm (EU, USA, UK, AUS)

13Tương thích với bộ thu HDBaseT VEO-XRT44.

Thông số video

Cổng ngõ vào video: HDMI® Type A Female,18 Gbps
Cổng ngõ ra video: HDMI® Type A Female, 18 Gbps
Độ phân giải ngõ vào video: Input support 3840x2160/60 YUV444 HDMI
Độ phân giải ngõ ra video: Output support 3840x2160/60 YUV444 HDMI
Lấy mẫu màu (chroma): 4:4:4,4:2:2
Độ sâu màu: 8~12bit
Không gian màu: RGB, YUV
HDCP: Support HDCP1.4/2.
HDR: Supports HDR10
Khả năng ghép hình video: 8 HDMI® inputs, 8 HDBaseT outputs, 8 HDMI® mirror outputs
Chuyển mạch liền mạch: No
Tự động chọn nguồn: No
Phản chiếu màn hình: No
Khoảng cách HDMI®: 1080P60Hz (YUV444) Input 10 meters/output 15 meters 4K2K30Hz (YUV444) Input 5 meters/output 10 meters 4K2K60Hz (YUV444) Input 5 meters/output 3 meters

Thông số âm thanh

Định dạng âm thanh: PCM2.0, Dolby autos, DTS-X
Tần số lấy mẫu: 192 KHz
Độ sâu bit: 16 Bit
Đáp tuyến tần số: 20Hz-20KHz (±3dB)
ARC/eARC: No
Tách âm thanh (de-embedding): Yes
Nhúng âm thanh (embedding): Yes

Điều khiển thiết bị

Cổng điều khiển: RJ-45、Euroblock
Giao thức điều khiển: Web, Telnet, RS-232, IR

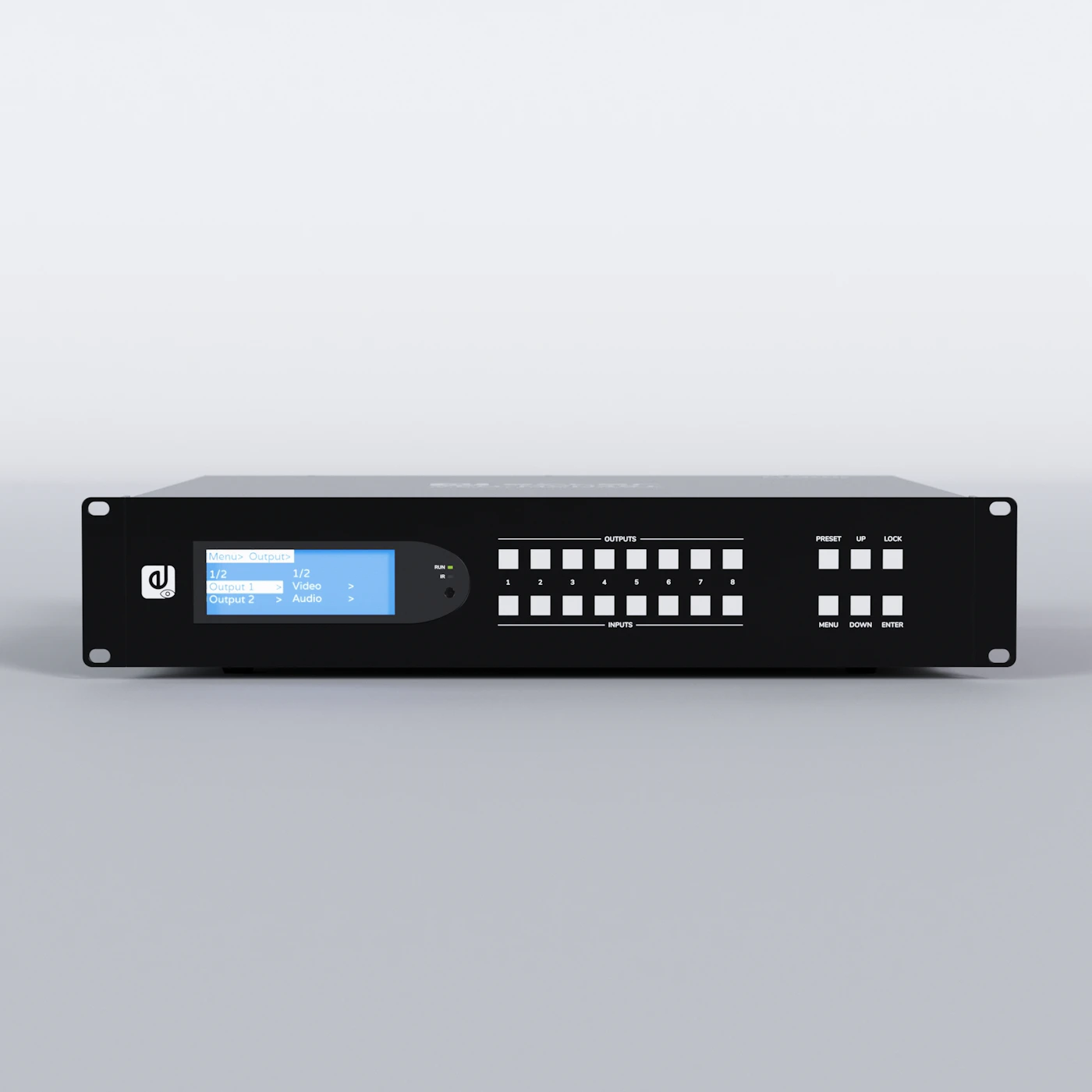

Nút điều khiển: 1xPower ON ,8xinput selection，8xoutput selection，1xpreset, 1xright，1xleft，1xup, 1xdown，1xlock
Quản lý EDID: Software, Pass-through, Auto
Đèn báo trạng thái: 1xpower LED red，1x IR LED yellow,22xbutton LED blue

Điều khiển pass-through

Cổng pass-through: Euroblock, Jack 3,5mm
Giao thức pass-through: RS-232, IR

Điện

Nguồn cấp: PoC; Input 90-264 VAC @ 47-63Hz, Output 1 x 100-240 V AC @ 50-60Hz
Cổng nguồn AC: UK, US, AU , EU power cable plug
Cổng nguồn DC: Built-in AC to DC power module
Công suất tiêu thụ: Built-in 2 AC to DC power module 24Vx2.4A, the maximum output power of 216W

Vật lý

Nhiệt độ hoạt động: Min. -5°C; 23°F Max. 40°C; 104°F
Độ ẩm hoạt động: <85% HR
Tuỳ chọn lắp đặt: 2U chassis hanging ear or desktop display
Phụ kiện kèm theo: UK, US, AU , EU cable
Kích thước: 482.6 x 88 x 394 mm / 19 x 3.46 x 15.51 in. (WxHxD)
Khối lượng: 8.3 Kg / 18.30 lb
Kích thước đóng gói: 530 x 190 x 570 mm / 20.87 x 7.48 x 22.44in. (WxHxD)
Khối lượng đóng gói: 10.9 Kg / 24.03 lb
Vật liệu vỏ máy: Metal
Màu hoàn thiện: Black
