BIO-X8G

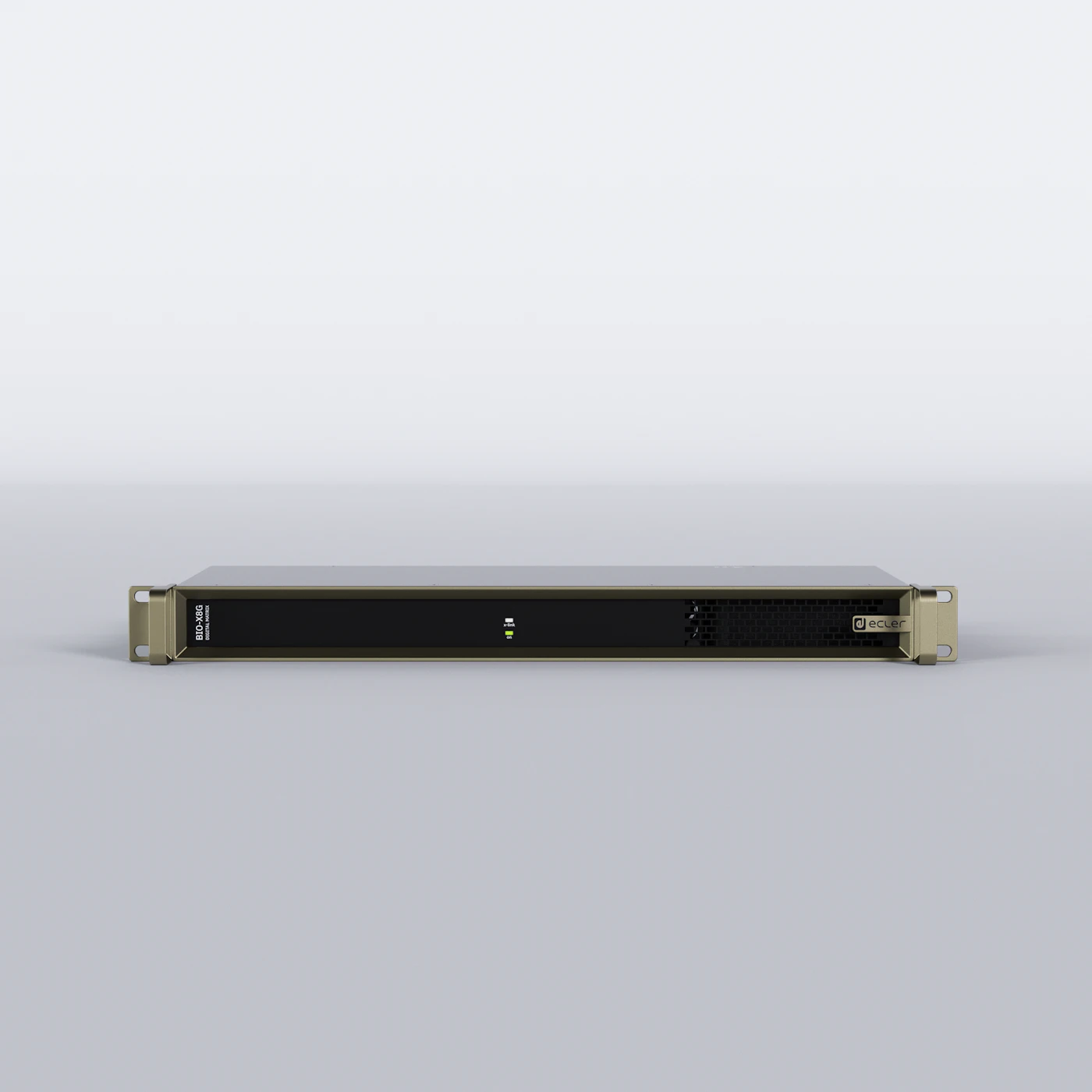

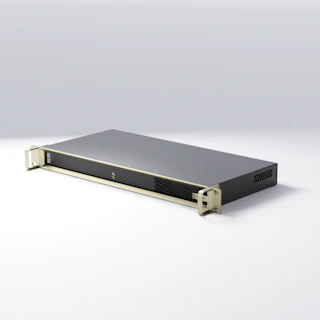

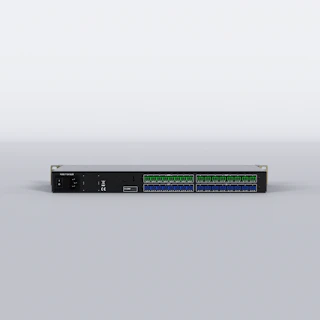

Name: Ecler BIO-X8G
Brand: Ecler
SKU: BIO-X8G

Giao diện mở rộng EclerPLEX 8x8 âm thanh analogue 8x8 GPIO

BIO-X8G là giao diện mở rộng giá hợp lý, có thể dễ dàng mở rộng quy mô ma trận host số EclerPLEX, bổ sung vào kích thước mặc định 8 cổng đầu vào và 8 cổng đầu ra âm thanh analogue, 8 cổng GPI và 8 cổng GPO. Có thể liên kết tối đa 2 thiết bị BIO-X8G với cùng một ma trận host EclerPLEX, đạt kích thước ma trận tổng tối đa 24 cổng đầu vào âm thanh analogue, 24 cổng đầu ra âm thanh analogue và 24x24 cổng điều khiển GPIO.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Thiết bị mở rộng I/O âm thanh & điều khiển EclerPLEX, tương thích với các thiết bị host VIVO.

02Kết nối với thiết bị host VIVO qua X-link (kèm cáp X-link 1m được Ecler chứng nhận).

03Tính năng mở rộng (bổ sung vào các tính năng của thiết bị host VIVO):

04• 8 cổng đầu vào âm thanh analogue MIC / LINE (Phantom +48V chọn được theo từng cổng).

05• 8 cổng đầu ra âm thanh analogue LINE.

06• 8 cổng GPI.

07• 8 cổng GPO.

08Có thể kết nối tối đa 2x thiết bị BIO-X8G với một thiết bị host VIVO, qua 2x cổng mở rộng X-link của nó.

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 32 bit
Độ trễ: 3.87ms
Đáp tuyến tần số: 10Hz to 20kHz (-0,5 dB)
Dải động: ADC:115dB, DAC: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 8, MIC/LINE level
Kiểu kết nối: Euroblock, 3-pin, balanced
Độ nhạy ngõ vào: -32,5 dBV to +18,5 dBV -30,3 dBu to +20,7 dBu
Trở kháng ngõ vào: 8kΩ (balanced), 4kΩ (unbalanced)
Mức ngõ vào tối đa: 18,5 dBV / 20,7dBu
EIN tiền khuếch đại micro: <-129,5 dBV <-127,3 dBu
Dải động: Gain 0 dB: >110,2 dB Gain 21 dB: >109,5 dB Gain 42 dB: >105,5 dB Gain 51 dB: >99,5 dB
THD + Nhiễu: Gain 0 dB & Vin 0 dBV: 0,0025% Gain 21 dB & Vin -21 dBV: 0,0026% Gain 42 dB & Vin -42 dBV: 0,0044% Gain 51 dB & Vin -51 dBV: 0,0085% Gain 0 dB & Vin +17 dBV: 0,0010% Gain 21 dB & Vin -4 dBV: 0,0015% Gain 42 dB & Vin -25 dBV: 0,0010% Gain 51 dB & Vin -34 dBV: 0,0015%
CMRR: >70dB typ (1kHz) >60 dB typ (20 Hz - 20kHz)
Nguồn phantom: +48VDC, 10mA per input max

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 8, LINE level
Kiểu kết nối: Euroblock, 3-pin, balanced
Mức ngõ ra tối đa: 18,5dBV / 20,7dBu
Trở kháng ngõ ra: 300Ω (balanced), 150Ω (unbalanced)
Dải động: > 112,5 dB
Xuyên âm: > 95dB

Kết nối

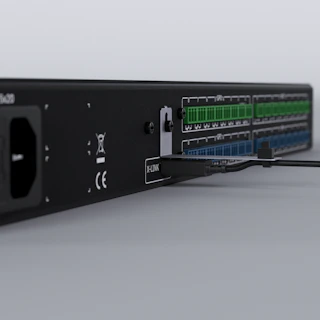

X-LINK: 1, X-LINK port. USB-C connector

Kết nối điều khiển từ xa

GPI: 8, 0 to 12VDC
GPO: 8, 3 poles isolated relay; Contact rating: 2A, 30VDC; 0,5A, 125 VAC

Điện

Nguồn cấp: Internal. Universal, regulated switching mode supply
Yêu cầu nguồn AC: 100-240 VAC @ 50-60Hz
Cổng nguồn AC: IEC C14 inlet
Công suất tiêu thụ: <16 W Typ, <20 W Max <30 VA, <36,3 VA Max
Tải nhiệt: <54,6 BTU/h Typ, <68,2 BTU/h Max
Thông gió: FAN

Vật lý

Nhiệt độ hoạt động: Min: 0°C ; 32°F Max: 50°C ; 122°F
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: Min: 0°C ; 32°F Max: 50°C ; 122°F
Độ ẩm bảo quản: 5-85% RH, non-condensing
Tuỳ chọn lắp đặt: Desktop, 19" racks (1RU)
Phụ kiện kèm theo: 1x EU Mains cord, 1x Multiplug Mains cord, 4x Washers, 4x Rubber feet, 1x USB-C Ecler X-Link certified cable, 16x Euroblock connectors (green colour), 16x Euroblock connectors (blue colour), 1x USB holder, 1x Screw.
Kích thước: 482.4 x 44 x 214 mm / 18.99 x 1.73 x 8.43 in. (WxHxD)
Khối lượng: 3.0 kg / 6.6 lb
Kích thước đóng gói: 585 x 385 x 75 mm / 23.03 x 15.15 x 2.95 in. (WxHxD)
Khối lượng đóng gói: 4.45 kg/ 9.81 lb
