DN44BOB

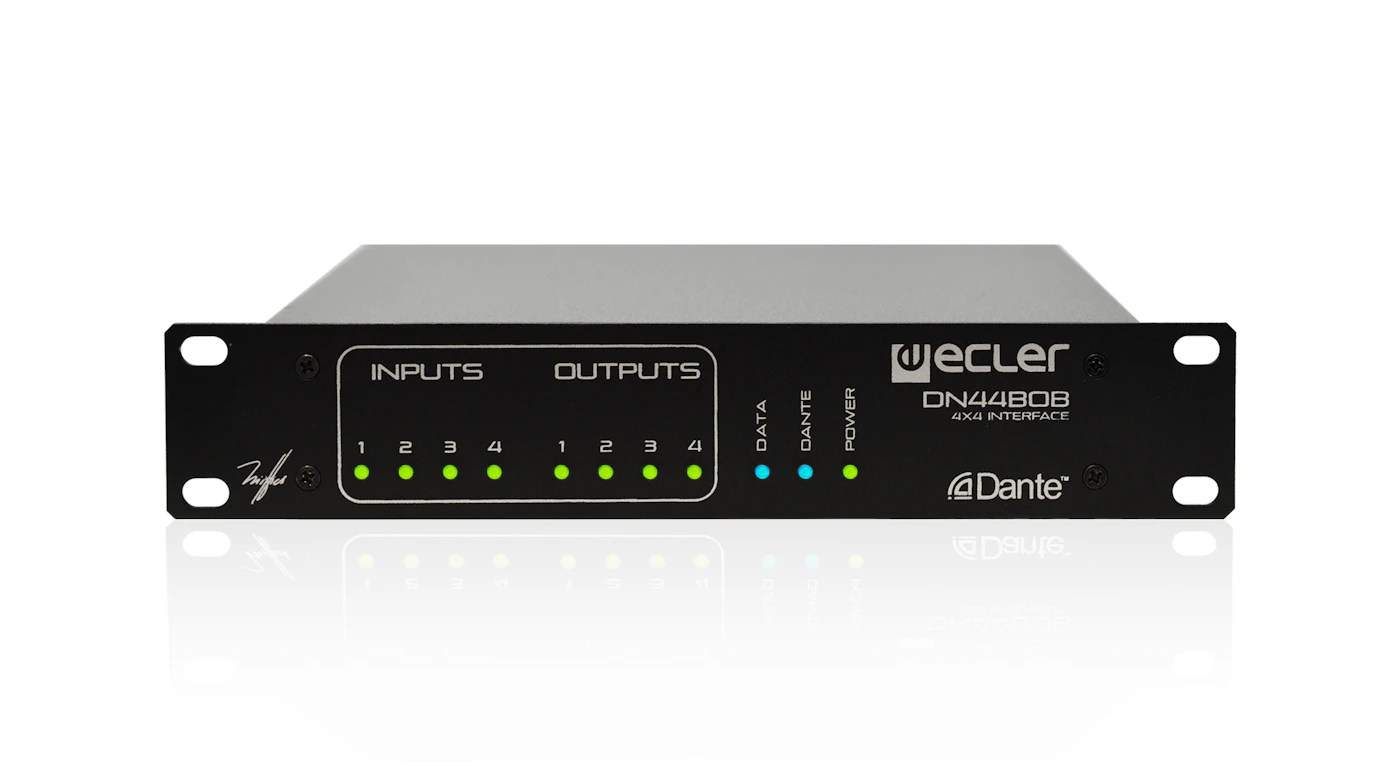

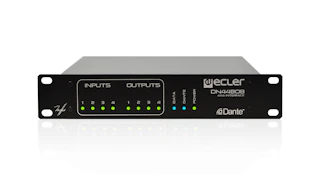

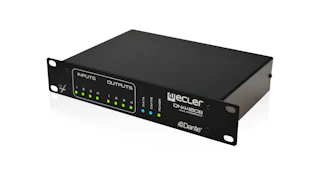

Name: Ecler DN44BOB
Brand: Ecler
SKU: DN44BOB

4x4 | giao diện âm thanh số Dante™

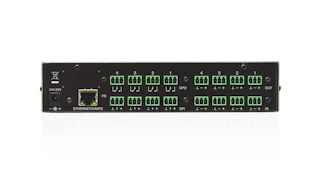

DN44BOB là Break Out Box DANTE (Audio Over IP) 4 đầu vào và 4 đầu ra. Thiết bị cho phép chuyển đổi 4 tín hiệu âm thanh analogue thành 4 kênh DANTE và gửi vào mạng LAN Ethernet, cũng như lấy 4 kênh DANTE từ mạng Ethernet và chuyển đổi thành tín hiệu âm thanh analogue. Thiết bị có 4 cổng điều khiển GPI (0-10VDC) và 4 cổng điều khiển GPO (rơ-le NO/NC). Có thể dùng cùng các sản phẩm EclerNet hỗ trợ DANTE hoặc như một giao diện DANTE độc lập, cùng với bất kỳ thiết bị âm thanh nào có đầu vào và/hoặc đầu ra âm thanh analogue.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Giao diện Ethernet, tương thích âm thanh DANTE và EclerNet

024 đầu vào cân bằng MIC/LINE, có nguồn Phantom và 3 mức độ nhạy, đầu nối Euroblock

034 đầu ra LINE cân bằng, đầu nối Euroblock

044 cổng GPI (0-10VDC)

054 cổng GPO, NO / NC

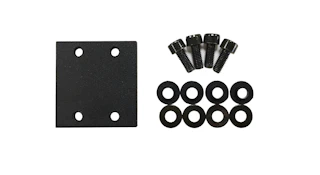

06Kèm bộ gắn tủ rack: 1UHRMKIT + PUM3- Phụ kiện gắn rack để lắp 2 thiết bị RU nửa chiều rộng vào 1 khoang RU chiều rộng tiêu chuẩn hoặc lắp 1 thiết bị RU nửa chiều rộng vào 1 khoang RU chiều rộng tiêu chuẩn

Bộ xử lý kỹ thuật số

Bộ xử lý: 32 bit, 44.1/ 48 / 88.2 / 96 kHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 44.1/ 48 / 88.2 / 96 kHz - TBC
Độ phân giải: 24 bit AKM
Độ trễ: 1ms (fs = 48kHz)
Đáp tuyến tần số: 5Hz to 24kHz (-3dB)
Dải động: AD:110dB; DA: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 4, MIC/LINE
Kiểu kết nối: Phoenix connector (Symmetrical)
Độ nhạy ngõ vào: -50dBV to +10dBV in 0.5dB step
Trở kháng ngõ vào: Balanced, >4kΩ
Mức ngõ vào tối đa: +27dBV = +30dBu
THD + Nhiễu: THD+Noise @ 1kHz, 0dBV input (line) <0.004% THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR: 65dB typ.
Nguồn phantom: +18VDC, 5mA max. software switched

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 4, Line
Kiểu kết nối: Phoenix connector (Symmetrical)
Mức ngõ ra tối đa: +18dBV = +21dBu
Xuyên âm: Better than 90dB (100dB typ.)

Âm thanh qua IP

Giao thức: Dante™ / AES67 (2/2 flows)
Số cổng ngõ vào kỹ thuật số: 4
Số cổng ngõ ra kỹ thuật số: 4
Giao diện: 1 x RJ45

Kết nối

Ethernet: 1, RJ-45. Ethernet Base-Tx 10/100Mb; Auto X-Over CAT5 up to 100m
Lập trình và điều khiển: EclerNet manager (software) from v3.05r2 version

Kết nối điều khiển từ xa

Điều khiển từ xa kỹ thuật số: 8, Euroblock connector
GPI: 4, from 0 to 10VDC or TTL level
GPO: 4, 3 poles isolated relay; 1A, 48 VDC max

Điện

Nguồn cấp: DC supply ± 24 VDC

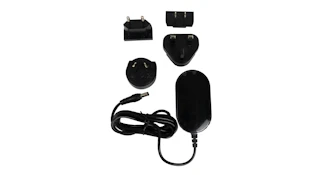

Yêu cầu nguồn AC: 100-240VAC + External PSU 24VDC
Cổng nguồn AC: TBC
Công suất tiêu thụ: 6.5 W

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (1RU)

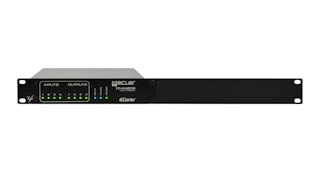

Phụ kiện kèm theo: Rack-mount kit included: 1UHRMKIT + PUM3 Rack-mount accessories to mount 2 half-width RU devices in 1 standard width RU space or to mount 1 half- width RU device in 1 standard width RU space
Phụ kiện tuỳ chọn: WPa series control panels for remote control
Kích thước: 241 x 44 x 152 mm / 9.49 x 1.73 x 5.98 in. (WxHxD)
Khối lượng: 1.1 kg / 2.43 lb
Kích thước đóng gói: 220 x 50 x 410 mm / 8.66 x 1.97 x 16.14 in. (WxHxD)
Khối lượng đóng gói: 1.4 kg / 3.09 lb
