SAMI-603

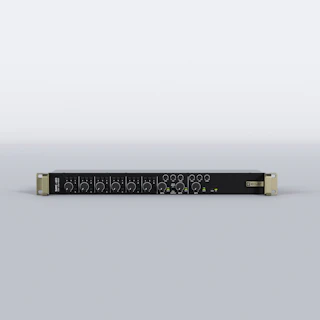

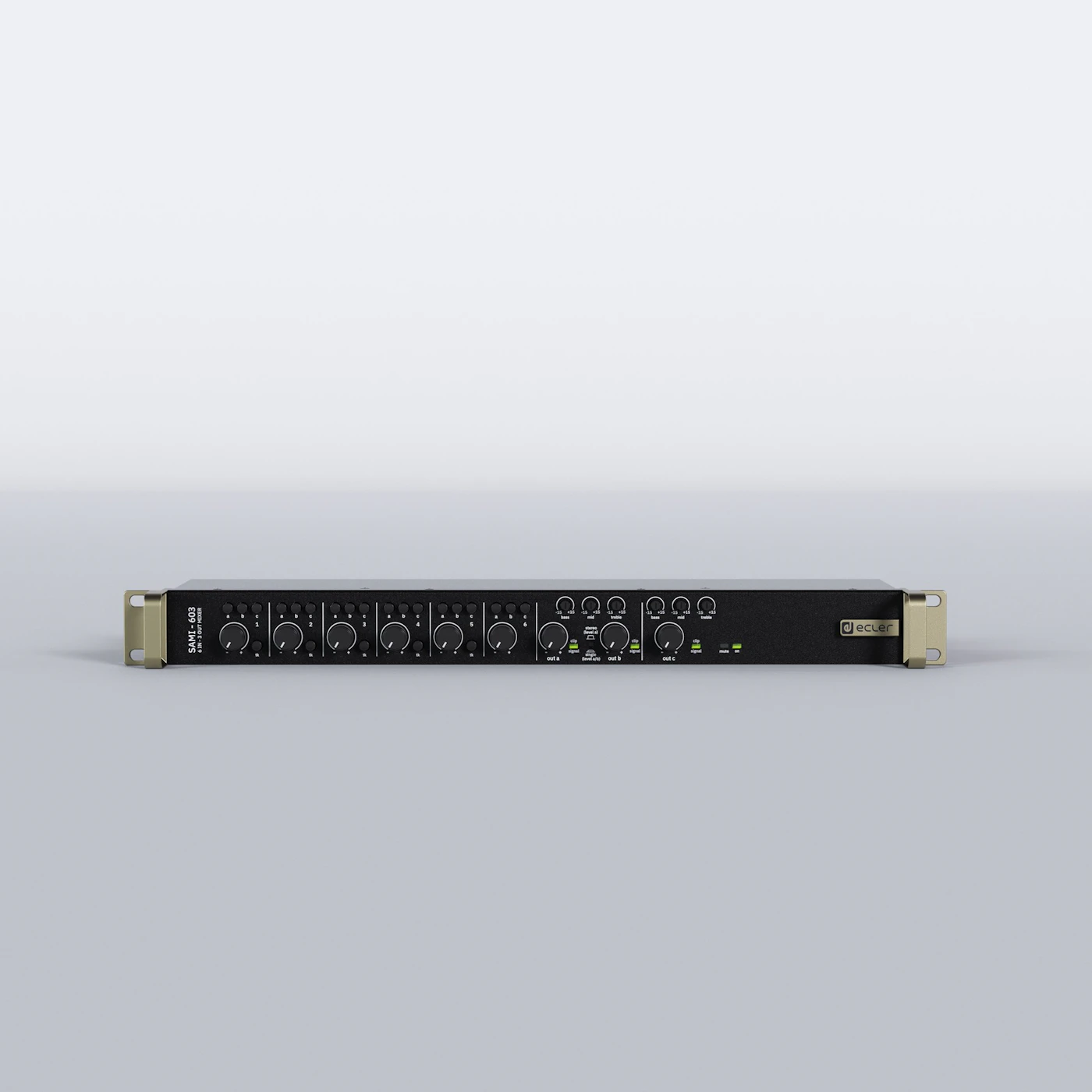

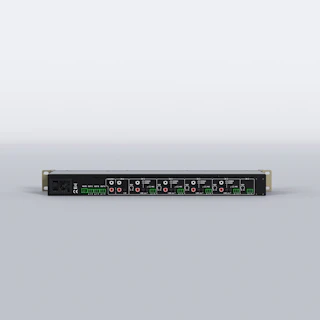

Name: Ecler SAMI-603
Brand: Ecler
SKU: SAMI-603

MIXER STEREO ANALOGUE | 6x3 | rack 1U

SAMI-603 là mixer âm thanh lắp đặt dạng rack tiêu chuẩn, có 1 đầu vào MIC + 4 đầu vào Stereo MIC/LINE + 1 đầu vào Stereo LINE và 3 đầu ra có thể cấu hình thành 1 cặp stereo + 1 mono hoặc 3 mono độc lập. Mỗi đầu ra có thể nhận một bản trộn riêng từ các đầu vào hiện có và có điều chỉnh âm sắc 3 băng tần. Chức năng Talkover (ưu tiên) gán được cho từng đầu vào từ IN1 đến IN5 chèn lên các bus đầu ra trộn. Công tắc trộn ST/MONO cho các đầu ra A/B và cổng MUTE để kích hoạt bằng tiếp điểm khô bên ngoài.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Mixer lắp đặt 19” 6 kênh đầu vào, 3 đầu ra

024 đầu vào stereo MIC/LINE

031 đầu vào stereo LINE

041 đầu vào MIC

051 đầu ra stereo hoặc 2 x đầu ra mono (đầu ra A và B)

061 đầu ra mono (đầu ra C)

07Định tuyến đầu vào độc lập cho các vùng A, B, C

081 đầu ra AUX/REC

09Điều chỉnh EQ 3 băng tần độc lập cho đầu ra A/B và đầu ra C

10Đầu vào điều khiển từ xa MUTE, kích hoạt bằng việc đóng tiếp điểm khô bên ngoài, dùng để kết nối hệ thống báo cháy và các thiết bị an toàn khác.

11Chức năng talkover bật/tắt được, từ IN1 đến IN5 chèn lên các đầu ra A, B, C

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 4, MIC/LINE 1, MIC 1, LINE STEREO
Kiểu kết nối: MIC: 3-pin Euroblock LINE: RCA
Độ nhạy ngõ vào: LINE 2-5: 0dB LINE 6: 0dB/-6dB (internally selectable) MIC 1-5 BAL: -35dB
Chỉnh độ nhạy ngõ vào: MIC/LINE: ±15dB
Trở kháng ngõ vào: LINE 2-5: 50kΩ LINE 6: 50kΩ MIC 1-5 BAL: >1kΩ
CMRR: MIC: >60dB @ 1 kHz
Điện áp phantom: +18VDC

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 1 main mix output 1 main mono output 1 AUX/REC output
Kiểu kết nối: Main: 3-pin Euroblock AUX/REC: RCA
Kiểu ngõ ra: 1 STEREO/2 MONO main mix output 1 MONO main mix output 1 STEREO AUX/REC
Mức ngõ ra danh định: OUT: 0dB/+6dB (internally selectable) AUX/REC: 0dB/+6dB (follows MAIN OUT, when AUX OUT=POST)
Trở kháng ngõ ra: OUT: 600Ω AUX/REC: 10kΩ

Tín hiệu

Đáp tuyến tần số: LINE: 10Hz-50kHz -1dB MIC BAL: 10Hz-30kHz -1dB
THD + Nhiễu: LINE: <0.005% MIC BAL: <0.04%
Tỷ số tín hiệu/nhiễu: LINE: >100dB MIC BAL: >85dB

Điều khiển thiết bị

Điều chỉnh âm sắc: 2 x 3-way tone control (For section A/B and C)
Tần số cắt âm sắc: BASS: 100Hz ±15dB MID: 2kHz ±15dB TREBLE: 10kHz ±15dB
Talkover: TIME: 2 seconds EFFECT: -30dB
Nút điều khiển: Power ON, Talkover, LINE/MIC, L+R (input), Gain knob, Volume knob, Output destination switches, STEREO (level a)/Single (level a/b), MONO/STEREO
Đèn báo trạng thái: Power ON LED, MUTE LED, SP/CLIP LEVEL LED

Kết nối điều khiển từ xa

GPI: MUTE control port NO/NC

Điện

Nguồn cấp: ±17.5VDC External PSU
Yêu cầu nguồn AC: 100-240 V @ 50-60Hz (External PSU: 17.5VDC)
Cổng nguồn AC: IEC inlet connector
Công suất tiêu thụ: 13.9VA / 6.3W
Làm mát: Passive

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (1RU)
Phụ kiện kèm theo: ±17.5VDC multi-plug PSU, EuroBlocks, Rubber Foot, Mini Jumpers
Kích thước: 482.5 x 44 x 153.7 mm / 19 x 1.73 x 6.05 in (WxHxD)
Khối lượng: 2 kg / 4.41 lb
Kích thước đóng gói: 560 x 60 x 295 mm / 22.05 x 2.36 x 11.61 in (WxHxD)
Khối lượng đóng gói: 2.7 kg / 5.95 lb
