Dòng MIMO / Ma trận âm thanh số

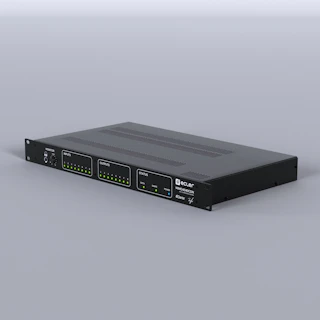

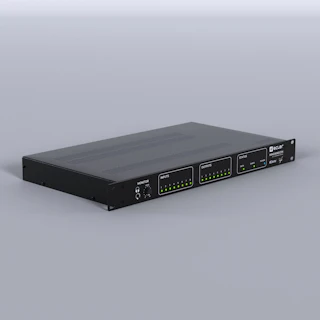

MIMO4040CDN

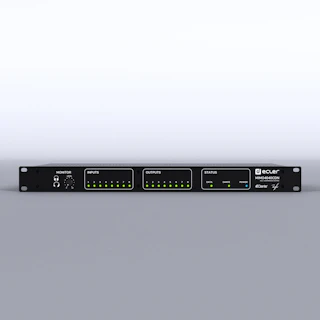

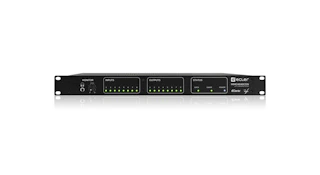

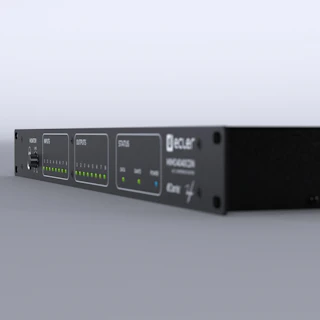

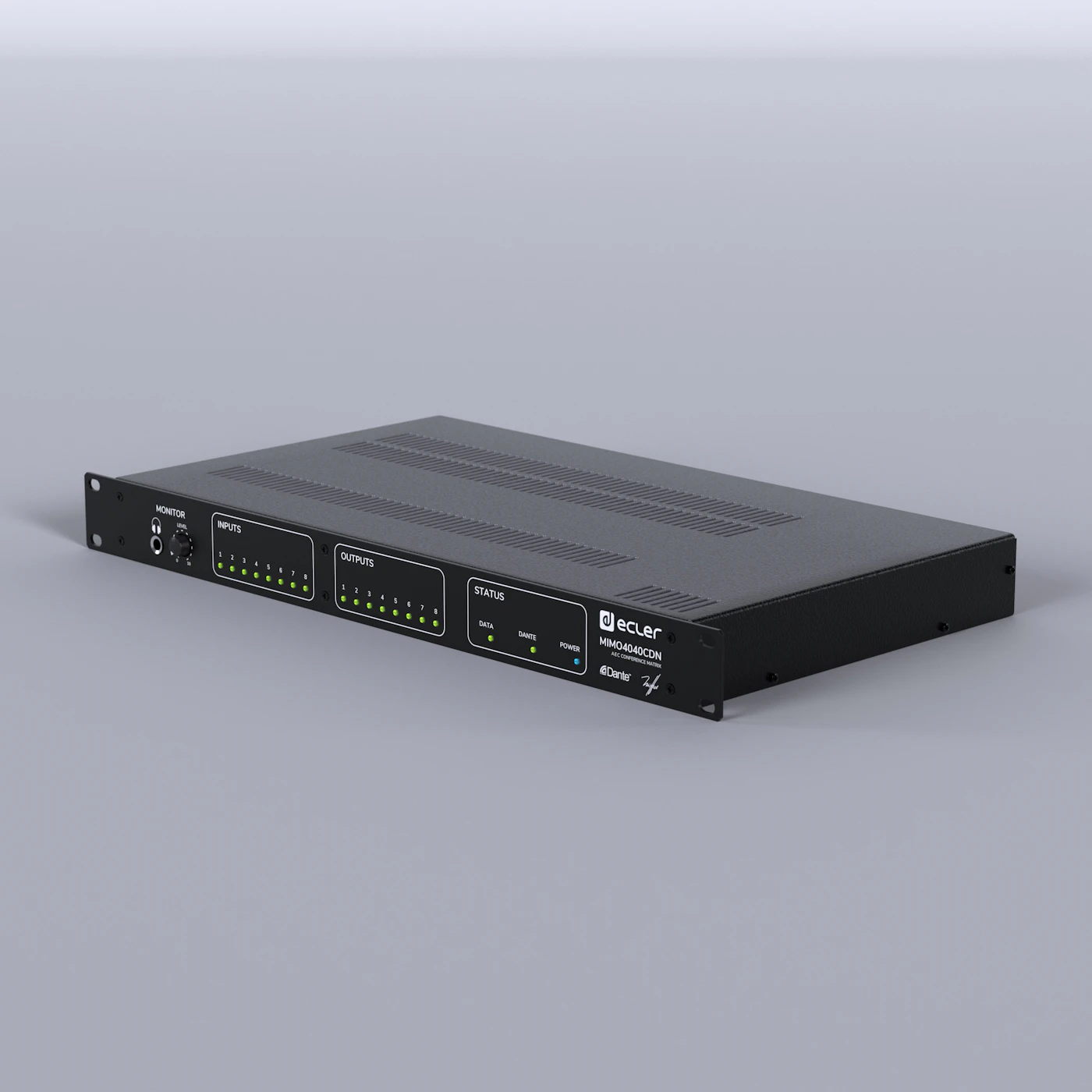

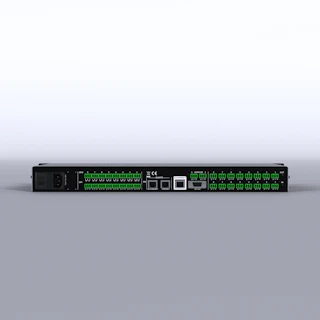

Name: Ecler MIMO4040CDN
Brand: Ecler
SKU: MIMO4040CDN

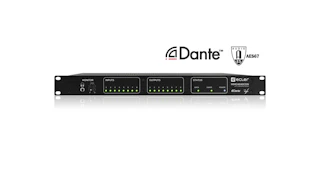

40x40 | ma trận âm thanh số | Dante™ | AES67

MIMO4040CDN là ma trận âm thanh số có ma trận gốc (DSP đầy đủ) với tổng kích thước 40x40 kênh âm thanh đầu vào và đầu ra, được thiết kế riêng cho phòng hội nghị. Thiết bị có sẵn các chức năng như AUTOMIXER hoặc FEEDBACK KILLER, cùng đến 8 kênh micro có xử lý AEC (Acoustic Echo Canceling) kích hoạt bằng giấy phép phần mềm.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Chỉ có firmware CONFERENCE (không có firmware STANDARD)

02Có 40x40 cổng đầu vào / đầu ra âm thanh

03Ma trận gốc âm thanh số 40 kênh đầu vào x 40 kênh đầu ra

048 đầu vào âm thanh analogue MIC / LINE

058 đầu ra âm thanh analogue LINE

0632 kênh đầu vào số Dante ™/AES67

0732 kênh đầu ra số Dante ™/AES67

088 cổng GPI

098 cổng GPO

102 giao diện Dante™ (chính và phụ), dùng để cấu hình mạng Dante ™ dự phòng

111 giao diện Ethernet để lập trình và điều khiển (EclerNet, UCP, TP-NET và các bảng điều khiển dòng WPNET)

121 cổng điều khiển nối tiếp, RS-232 (TP-NET)

13Trình quản lý dự án nhúng và máy chủ cho các bảng UCP tích hợp của dự án

14Kết nối tất cả thiết bị ngoại vi trực tiếp qua mạng EtherNet, không cần đi dây tại chỗ (điều khiển từ xa dòng WPNET, bảng điều khiển gắn tường giao diện Dante™/AES67 WP22DN, v.v.)

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit
Độ trễ: <4.3 ms
Đáp tuyến tần số: 5Hz to 24kHz (-3dB)
Dải động: AD:110dB, DA: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 8, Mic/Line
Kiểu kết nối: Terminal block (symmetrical)
Độ nhạy ngõ vào: -50dBV to +10dBV in 0.5dB steps
Trở kháng ngõ vào: Balanced, >4kΩ
Mức ngõ vào tối đa: +27dBV = +30dBu
THD + Nhiễu: THD+Noise @ 1kHz, 0dBV input (line) <0.004% THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR: 65dB typ.
Nguồn phantom: +42VDC, 5mA max. software switched

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 8, Line
Kiểu kết nối: Terminal block (symmetrical)
Mức ngõ ra tối đa: +18dBV = +21dBu
Xuyên âm: Better than 90dB (100dB typ.)

Cổng monitor analog

Số cổng ngõ ra monitor: 2
Kiểu kết nối: Terminal block (symmetrical)
Tai nghe: Jack 1/4 (>200mW/200Ω)

Âm thanh qua IP

Giao thức: Dante™ (Brooklyn) /AES67 (32/32 flows)
Số cổng ngõ vào kỹ thuật số: 32
Số cổng ngõ ra kỹ thuật số: 32
Giao diện: 2 x RJ45 (Primary / Secondary)

Kết nối

Ethernet: Ethernet Base-Tx 10 /100Mb, 1GB Auto X-Over CAT5e or better
Cổng nối tiếp: RS-232 (DB9 connector)

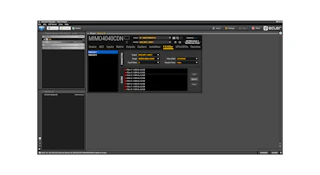

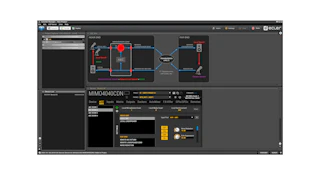

Lập trình và điều khiển: EclerNet manager (software) from v6.00, TPNET, UCP and WPNET series control panels

Kết nối điều khiển từ xa

GPI: 8, from 0 to 10VDC or TTL level
GPO: 8, 3 poles isolated relay; 1A, 48VDC max.

Đồng hồ thời gian thực

Thời gian lưu giờ: > 3 months

Điện

Nguồn cấp: PoE DC supply
Nguồn cấp phụ: +12VDC, 1.2A max. (short circuit protected)
Yêu cầu nguồn AC: 90-264VCA @ 47-63Hz
Cổng nguồn AC: IEC mains socket connector
Công suất tiêu thụ: 30VA

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (1RU)
Phụ kiện tuỳ chọn: WPNET series, WPNETTOUCH, PAGENETDN digital control stations
Kích thước: 482.6 x 44 x 253 mm / 19 x 1.73 x 9.96 in. (WxHxD)
Khối lượng: 3.25 kg / 7.17 lb
Kích thước đóng gói: 70 x 590 x 380 mm / 2.76 x 23.23 x 14.96 in. (WxHxD)
Khối lượng đóng gói: 4.5 kg / 9.92 lb

Phụ kiện tương thích

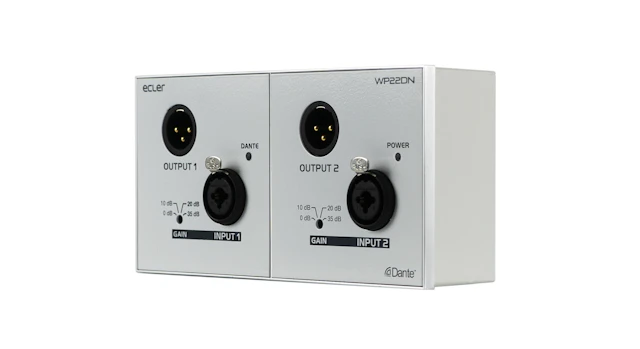

WP22DN
