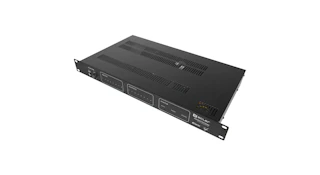

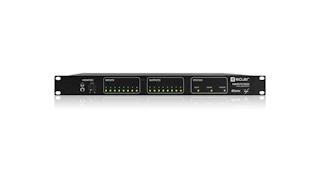

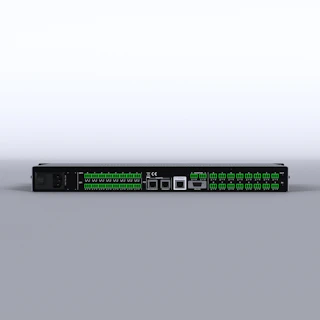

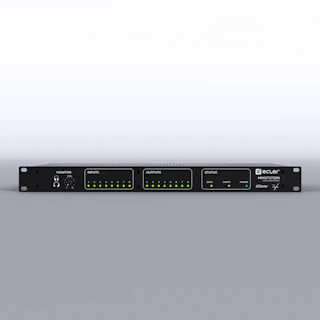

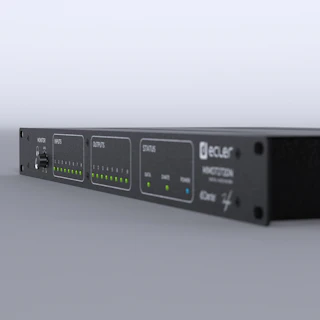

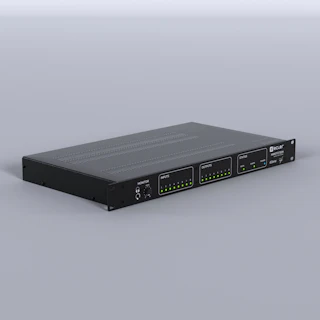

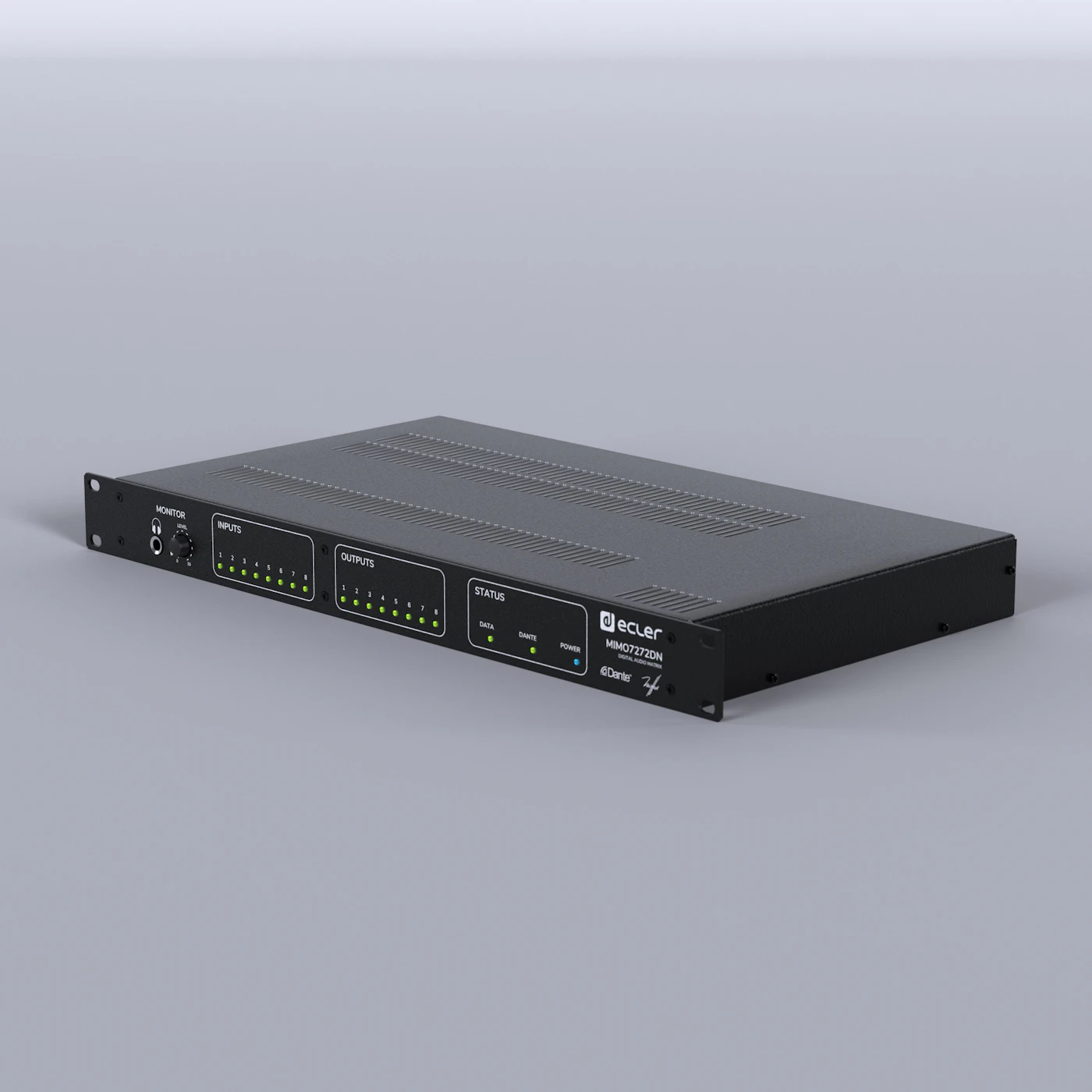

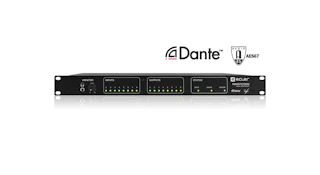

MIMO7272DN

Name: Ecler MIMO7272DN
Brand: Ecler
SKU: MIMO7272DN

72x72 | ma trận âm thanh số | Dante™ | AES67

MIMO7272DN là ma trận âm thanh số gồm 72 đầu vào âm thanh và 72 đầu ra âm thanh (8 đầu vào analogue, 8 đầu ra analogue, 64 đầu vào số Dante™/AES67 và 64 đầu ra số Dante™/AES67), cùng một ma trận nội bộ gốc 64x64 kênh đầu vào / đầu ra đồng thời. Tích hợp công nghệ audio over IP, MIMO7272DN cho phép truyền tín hiệu qua mạng Ethernet cục bộ, loại bỏ giới hạn về khoảng cách đi cáp. Thiết bị dùng được các phụ kiện WPNET Series kết nối qua giao diện Ethernet và hỗ trợ cấp nguồn DC qua PoE. Điều này bảo đảm việc lắp đặt linh hoạt và hiệu quả. MIMO7272DN cũng có khả năng chạy các dự án EclerNet nhúng trong bộ xử lý và phần điện tử của mình, đóng vai trò máy chủ UCP (User Control Panels) trong mạng các thiết bị EclerNet.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Chỉ có firmware STANDARD (không có firmware CONFERENCE)

02Có 72x72 cổng đầu vào / đầu ra âm thanh

03Ma trận gốc âm thanh số 64 kênh đầu vào x 64 kênh đầu ra

048 đầu vào âm thanh analogue MIC / LINE

058 đầu ra âm thanh analogue LINE

0664 kênh đầu vào số Dante ™/AES67

0764 kênh đầu ra số Dante ™/AES67

088 cổng GPI

098 cổng GPO

102 giao diện Dante™ (chính và phụ), dùng để cấu hình mạng Dante ™ dự phòng

111 giao diện Ethernet để lập trình và điều khiển (EclerNet, UCP, TP-NET và các bảng điều khiển dòng WPNET)

121 cổng điều khiển nối tiếp, RS-232 (TP-NET)

13Trình quản lý dự án nhúng và máy chủ cho các bảng UCP tích hợp của dự án

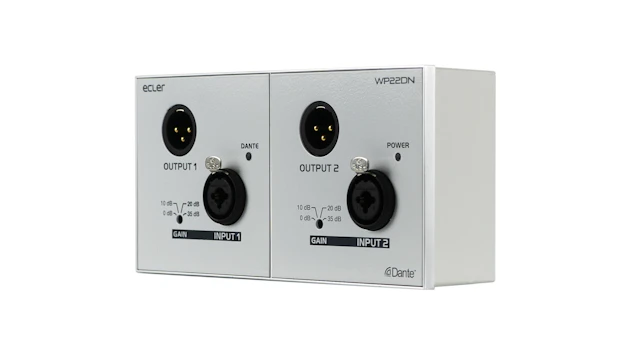

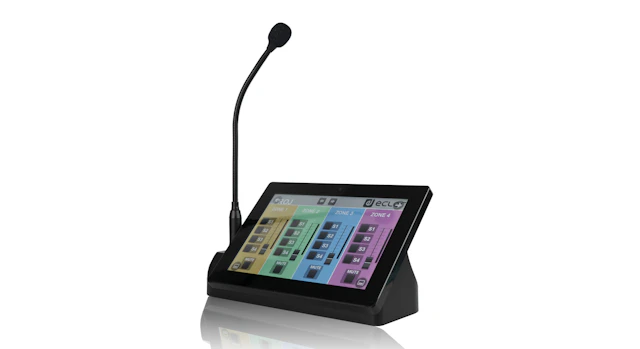

14Kết nối tất cả thiết bị ngoại vi trực tiếp qua mạng EtherNet, không cần đi dây tại chỗ (điều khiển từ xa dòng WPNET, bàn gọi thông báo PAGENETDN, bảng điều khiển gắn tường giao diện Dante™/AES67 WP22DN, v.v.)

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 24 bit
Độ trễ: <4.3 ms
Đáp tuyến tần số: 5Hz to 24kHz (-3dB)
Dải động: AD:110dB, DA: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 8, Mic/Line
Kiểu kết nối: Terminal block (symmetrical)
Độ nhạy ngõ vào: -50dBV to +10dBV in 0.5dB steps
Trở kháng ngõ vào: Balanced, >4kΩ
Mức ngõ vào tối đa: +27dBV = +30dBu
THD + Nhiễu: THD+Noise @ 1kHz, 0dBV input (line) <0.004% THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR: 65dB typ.
Nguồn phantom: +42VDC, 5mA max. software switched

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 8 Line
Kiểu kết nối: Terminal block (symmetrical)
Mức ngõ ra tối đa: +18dBV = +21dBu
Xuyên âm: Better than 90dB (100dB typ.)

Cổng monitor analog

Số cổng ngõ ra monitor: 2
Kiểu kết nối: Terminal block (symmetrical)
Tai nghe: Jack 1/4 (>200mW/200Ω)

Âm thanh qua IP

Giao thức: Dante™ (Brooklyn)/AES67 (32/32 flows)
Số cổng ngõ vào kỹ thuật số: 64
Số cổng ngõ ra kỹ thuật số: 64
Giao diện: 2 x RJ45 (Primary / Secondary)

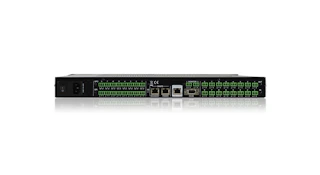

Kết nối

Ethernet: Ethernet Base-Tx 10 /100Mb, 1GB Auto X-Over CAT5e or better
Cổng nối tiếp: RS-232, DB9 connector
Lập trình và điều khiển: EclerNet manager (software) from v6.00, TPNET, UCP and WPNET series control panels

Kết nối điều khiển từ xa

GPI: 8, from 0 to 12VDC or TTL level
GPO: 8, 3 poles isolated relay; 1A, 48VDC max.

Đồng hồ thời gian thực

Thời gian lưu giờ: > 3 months

Điện

Nguồn cấp: PoE DC supply
Nguồn cấp phụ: +12VDC, 1.2A max. (short circuit protected)
Yêu cầu nguồn AC: 90-264VCA 47-63Hz
Cổng nguồn AC: IEC mains socket connector
Công suất tiêu thụ: 30VA

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (1RU)

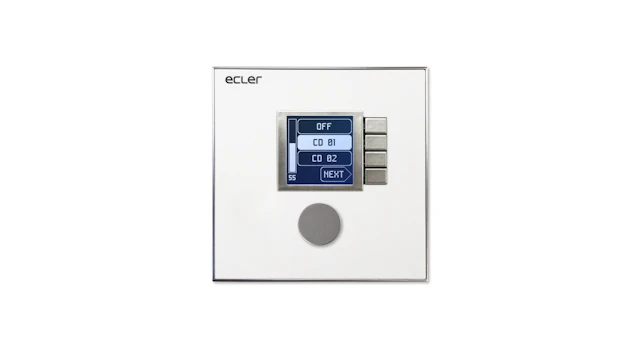

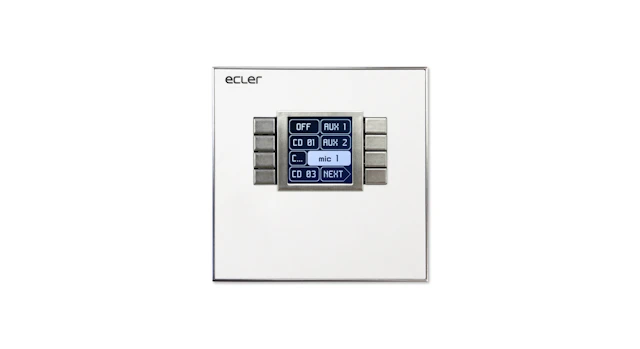

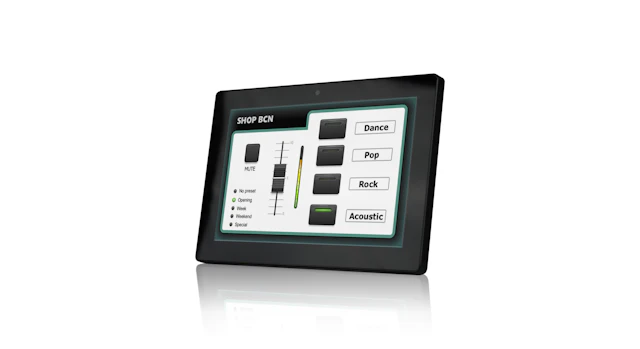

Phụ kiện tuỳ chọn: WPNET series, WPNETTOUCH, PAGENETDN digital control stations
Kích thước: 482.6 x 44 x 253 mm / 19 x 1.73 x 9.96 in. (WxHxD)
Khối lượng: 3.25 kg / 7.17 lb
Kích thước đóng gói: 70 x 590 x 380 mm / 2.76 x 23.23 x 14.96 in. (WxHxD)
Khối lượng đóng gói: 4.5 kg / 9.92 lb
