Dòng MIMO / Ma trận âm thanh số

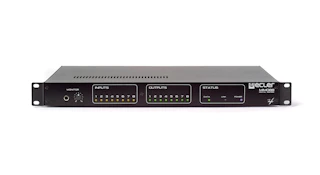

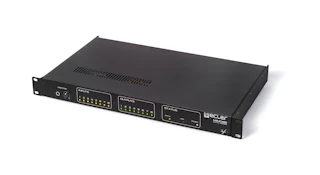

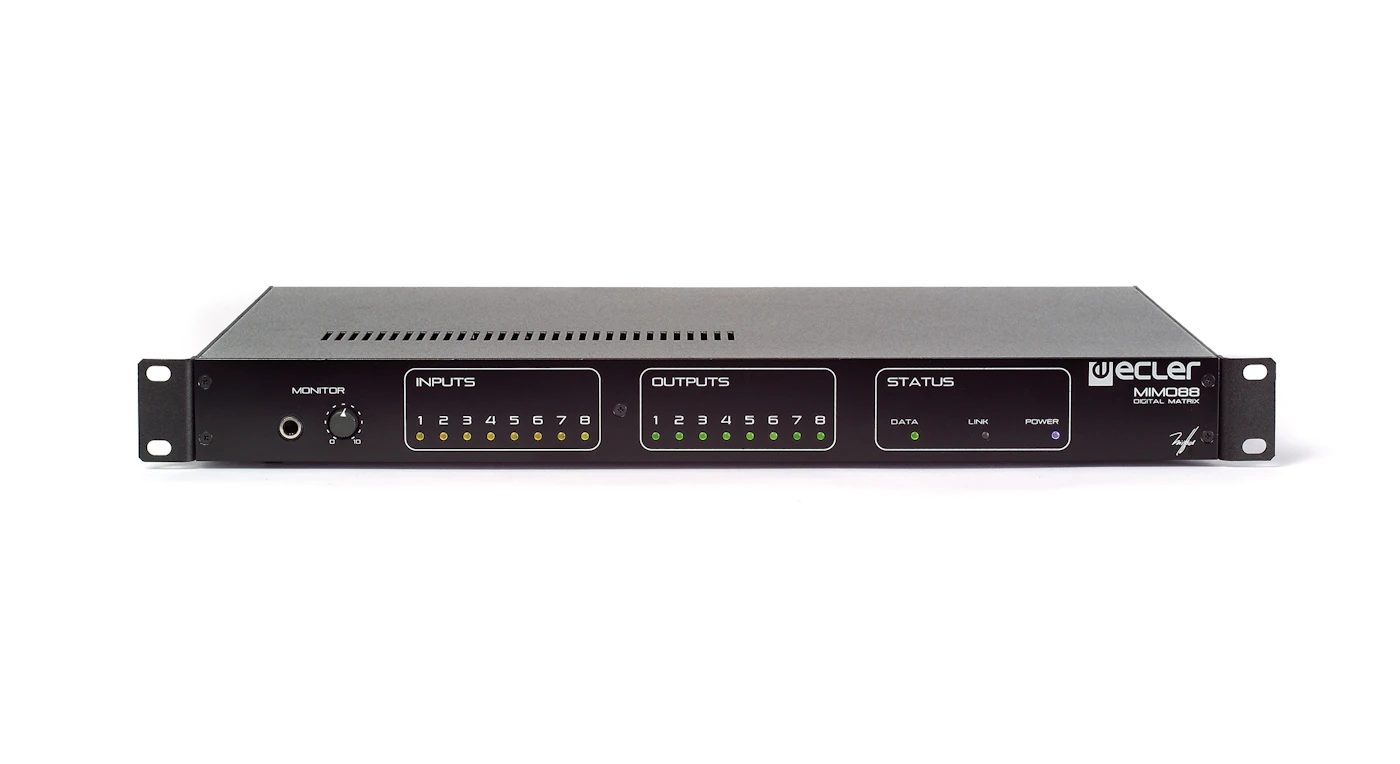

MIMO88

Name: Ecler MIMO88
Brand: Ecler
SKU: MIMO88

8x8 | ma trận âm thanh số | DSP | mở rộng được

MIMO88 là ma trận âm thanh số 8 vào / 8 ra, lập trình được hoàn toàn và có thể liên kết với thiết bị thứ hai để thành ma trận 16x16, với định tuyến thực từ bất kỳ đầu vào nào đến bất kỳ đầu ra nào.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Mở rộng được đến 16 đầu vào / 16 đầu ra để thành ma trận 16 x 16 thực thụ

02Lập trình và điều khiển hoàn toàn qua phần mềm EclerNet

03Hệ thống điều khiển từ xa UCP (User Control Panels), tương thích với WPNETTOUCH và thiết bị của bên thứ ba như máy tính, máy tính bảng, điện thoại thông minh, v.v.

04Tương thích giao thức TP-NET, để tích hợp với hệ thống điều khiển của bên thứ ba

05Xử lý DSP: bộ tạo tín hiệu, delay, bộ lọc EQ full parametric ở đầu vào và đầu ra, noise gate đầu vào, mức, mute, pha, vu-meter, compressor / limiter đầu ra, ducking (ưu tiên & chèn đè), quản lý bàn gọi thông báo ảo và vật lý, chức năng mixer tự động, lưu & gọi lại preset, kích hoạt sự kiện theo lịch, v.v.

06Chức năng FREQUENCY SHIFTER để tránh hú hồi âm (hiệu ứng Larssen), có cho từng kênh INPUT

07Tương thích các bảng điều khiển WPNET4KV và WPNET8K (dùng Firmware tương thích ngược chuyên biệt).

Bộ xử lý kỹ thuật số

Bộ xử lý: 2 x 32/64bit

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48kHz
Độ phân giải: 24bit AKM
Độ trễ: <2.9ms (+1ms for 16x16)
Đáp tuyến tần số: 5Hz to 24kHz (-3dB)
Dải động: AD:110dB, DA: 115dB

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 8+8, Mic/Line
Kiểu kết nối: Terminal block (symmetrical)
Độ nhạy ngõ vào: -50dBV to +10dBV in 0.5dB step
Trở kháng ngõ vào: Balanced, >4kΩ
Mức ngõ vào tối đa: +27dBV = +30dBu
THD + Nhiễu: THD+Noise @ 1kHz, 0dBV input (line) <0.004% THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR: 65dB typ.
Nguồn phantom: +42VDC, 5mA max. software switched

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 8+8, Line
Kiểu kết nối: Terminal block (symmetrical)
Mức ngõ ra tối đa: +18dBV = +21dBu
Xuyên âm: Better than 90dB (100dB typ.)

Cổng monitor analog

Số cổng ngõ ra monitor: 2
Kiểu kết nối: Terminal block (symmetrical)
Tai nghe: Jack 1/4 (>200mW/200Ω)

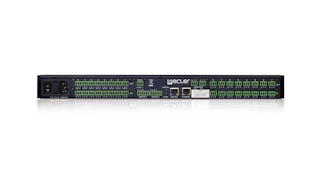

Kết nối

Ethernet: 1 RJ-45, Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m
Cổng nối tiếp: RS-232
Lập trình và điều khiển: EclerNet manager (software), TPNET (UDP), UCP control panels

Kết nối điều khiển từ xa

Điều khiển từ xa kỹ thuật số: Expansion LINK BUS (16x16 ch.): Proprietary over CAT5, Xover cable up to 100m. Remote Bus: 2, over twisted pairs; up to 1km (see specific specs.)
GPI: 8, from 0 to 10VDC or TTL level
GPO: 8, 3 poles isolated relay; 1A, 48VDC max

Đồng hồ thời gian thực

Thời gian lưu giờ: 1 month aprox. (ambient temperature dependant)
Độ chính xác: ±1 minute / year

Điện

Nguồn cấp phụ: +12VDC, 1.2A. max. (short circuit protected)
Yêu cầu nguồn AC: 90-264VAC @ 47-63Hz
Cổng nguồn AC: IEC mains socket connector
Công suất tiêu thụ: 45VA

Vật lý

Nhiệt độ hoạt động: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm hoạt động: <85% HR
Nhiệt độ bảo quản: Min: -10°C ; 14°F Max: 40°C ; 104°F
Độ ẩm bảo quản: <90% HR
Tuỳ chọn lắp đặt: 19" rack format (1RU)
Phụ kiện tuỳ chọn: WPa series control panels, WPNETTOUCH digital panel, eMPAGE
Kích thước: 482.6 x 44 x 266.5 mm / 19 x 1.73 x 10.5 in. (WxHxD)
Khối lượng: 3.5 kg / 7.72 lb
Kích thước đóng gói: 590 x 70 x 380 mm / 23.23 x 2.76 x 14.96 in. (WxHxD)
Khối lượng đóng gói: 4.8 kg / 10.58 lb
