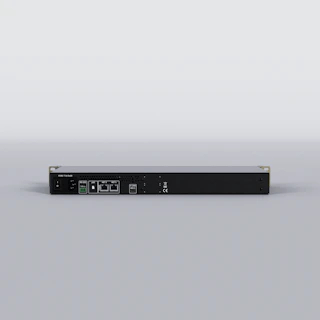

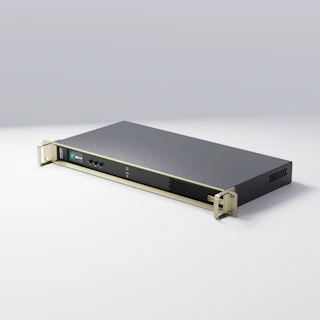

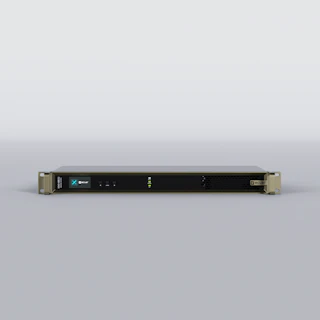

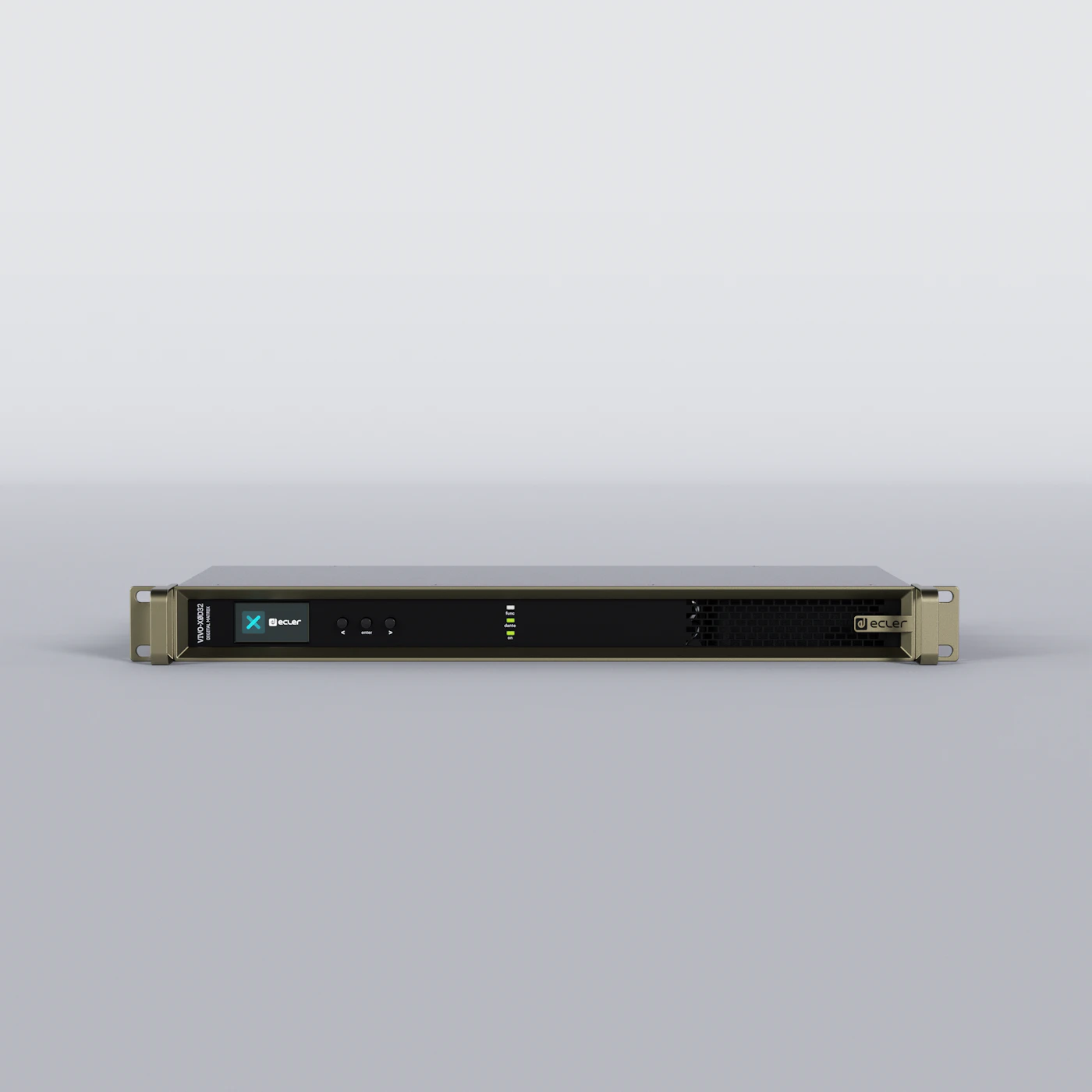

VIVO-XØD32

Name: Ecler VIVO-XØD32
Brand: Ecler
SKU: VIVO-XØD32

Ma trận EclerPLEX 32x32 âm thanh Dante®/AES67

VIVO-XØD32 là ma trận Host EclerPLEX có 32 cổng đầu vào âm thanh Dante®/AES67 và 32 cổng đầu ra âm thanh Dante®/AES67. Thiết bị mở rộng được qua cổng X-link, cho phép kết nối một thiết bị mở rộng BIO Series. Là thiết bị Host trong một hệ thống EclerPLEX, thiết bị có thể chạy đồng thời nhiều dự án và cung cấp bảng điều khiển người dùng cho người dùng cuối.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Thiết bị ma trận host của hệ sinh thái EclerPLEX.

0232 cổng đầu vào số Dante®/AES67 (16 flow).

0332 cổng đầu ra số Dante®/AES67 (16 flow).

041x khe thẻ microSD (cho 4 bộ phát nhạc).

051 x cổng mở rộng âm thanh&điều khiển X-link để kết nối tại chỗ một thiết bị mở rộng BIO Series bên ngoài.

06Mở rộng được đến kích thước ma trận âm thanh 40x40, gồm:

07• 8x8 cổng âm thanh analogue (bằng cách thêm 1x thiết bị BIO Series).

08• 8x8 cổng GPIO (bằng cách thêm 1x thiết bị BIO-X8G).

09• 32x32 cổng âm thanh số (Dante/AES67).

102x Ethernet (NET1 điều khiển, NET2 điều khiển + Dante/AES67).

111 x cổng điều khiển RS-232.

121 x màn hình TFT màu 1.9”.

13Cấu trúc xử lý linh hoạt (cho phép tạo ma trận kích thước tùy chỉnh và dự án có năng lực DSP tùy chỉnh).

14Ứng dụng EclerPLEX nhúng, gồm:

15• Một Workspace, gồm nhiều loại dự án kích thước tùy chỉnh chạy đồng thời, sự kiện, lịch, preset và nhiều hơn nữa.

16• Một trình soạn thảo, quản lý và máy chủ cho User Control Panels.

17• Hệ thống tự động hóa & điều khiển bằng script.

18• 4 bộ phát nhạc phần mềm nội bộ.

19• 2 bộ tạo tín hiệu âm thanh nội bộ.

20• Thiết bị hỗ trợ sẵn giám sát và điều khiển EclerCLOUD.

21• Tính năng tự động cập nhật.

22* Phần cứng được thiết kế để hỗ trợ tất cả các tính năng mô tả trong tài liệu này. Một số có sẵn từ phiên bản 1.0, số khác sẽ được kích hoạt dần qua các bản cập nhật phần mềm trong tương lai.

Bộ xử lý kỹ thuật số

Bộ xử lý: Quad core 64bits 1,5GHz

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 32 bit
Độ trễ: 3.87ms
Đáp tuyến tần số: 10Hz to 20kHz (-0,5 dB)
Dải động: ADC:115dB, DAC: 115dB

Âm thanh qua IP

Giao thức: Dante® / AES67 (16/16 flows)
Số cổng ngõ vào kỹ thuật số: 32
Số cổng ngõ ra kỹ thuật số: 32
Giao diện: 1 x RJ-45 - NET2

Kết nối

Ethernet: 2, RJ-45 connector NET1 & NET2 (no switch capability) Ethernet Base-Tx 10 /100Mb, 1Gb Auto X-Over
X-LINK: 1, X-LINK port. USB-C connector
Cổng nối tiếp: RS-232, Euroblock, 3-pin connector
Lập trình và điều khiển: EclerPLEX (Web application), TPNET (UDP/RS232), UCP control panels

Đồng hồ thời gian thực

Thời gian lưu giờ: > 5 years
Độ chính xác: ±1 minute / month

Bộ nhớ lưu trữ

Micro SD: SDXC
Dung lượng: Up to 2TB
Hệ thống tệp: FAT16, FAT 32, VFAT (read/write) NTFS (read) Multi-partition up to 1
Tệp âm thanh phát được: mp3, ogg, WAV, FLAC, AIFF
Phân tích tệp: 65354 playable folders 65354 playable folders within each folder 65354 playable files within each folder
Cấp thư mục: Up to 8 containing the root directory
Sắp xếp: UNICODE, in alphabetical order Up to 100 folders / files by folder Folders/files over 100 sorted in the FAT order

Điện

Nguồn cấp: Internal Universal, regulated switching mode supply
Yêu cầu nguồn AC: 100-240 VAC @ 50-60Hz
Cổng nguồn AC: IEC C14 inlet
Công suất tiêu thụ: 5.8 W 11.6 VA
Tải nhiệt: <65 BTU/h Typ, <80 BTU/h Max
Thông gió: FAN

Vật lý

Nhiệt độ hoạt động: Min: 0°C / 32°F Max: 50°C / 122°F
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: Min: 0°C / 32°F Max: 50°C / 122°F
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Desktop, 19" racks (1RU)
Phụ kiện kèm theo: 1x EU Mains cord, 1x Multiplug Mains cord, 4x Washers, 4x Rubber feet, 1x Euroblock connectors (green colour), 1 USB holder, 2x Screws.
Kích thước: 482.4 x 44 x 214 mm / 18.99 x 1.73 x 8.43 in.
Khối lượng: 2.82 kg / 6.22 lb
Kích thước đóng gói: 585 x 385 x 75 mm / 23.03 x 15.15 x 2.95 in.
Khối lượng đóng gói: 4.27 kg/ 9.41 lb
