Dòng BIO / Ma trận âm thanh số

BIO-X8

Name: Ecler BIO-X8
Brand: Ecler
SKU: BIO-X8

Giao diện mở rộng EclerPLEX 8x8 âm thanh analogue

BIO-X8 là giao diện mở rộng tiết kiệm chi phí, được thiết kế để tăng dung lượng của ma trận host số EclerPLEX một cách liền mạch. Thiết bị bổ sung 8 cổng đầu vào âm thanh analogue và 8 cổng đầu ra âm thanh analogue vào cấu hình mặc định của hệ thống. Có thể kết nối tối đa hai thiết bị BIO-X8 với một ma trận host EclerPLEX, cho phép cấu hình tối đa 24 cổng đầu vào âm thanh analogue, 24 cổng đầu ra âm thanh analogue và đến 24x24 cổng điều khiển GPIO.

Liên hệ báo giá →Tư vấn qua Zalo

Điểm nổi bật

01Thiết bị mở rộng I/O âm thanh & điều khiển EclerPLEX, tương thích với các thiết bị host VIVO.

02Kết nối với thiết bị host VIVO qua X-link (kèm cáp X-link 1m được Ecler chứng nhận).

03Tính năng mở rộng (bổ sung vào các tính năng của thiết bị host VIVO):

04• 8 cổng đầu vào âm thanh analogue MIC / LINE (Phantom +48V chọn được theo từng cổng).

05• 8 cổng đầu ra âm thanh analogue LINE.

06Có thể kết nối tối đa 2x thiết bị BIO-X8 hoặc BIO X8G với một thiết bị host VIVO, qua 2x cổng mở rộng X-link của nó.

Bộ chuyển đổi âm thanh

Tần số lấy mẫu: 48 kHz
Độ phân giải: 32 bit
Độ trễ: 3.87ms
Đáp tuyến tần số: 10Hz to 20kHz (-0,5 dB)
Dải động: ADC:115dB, DAC: 115dB

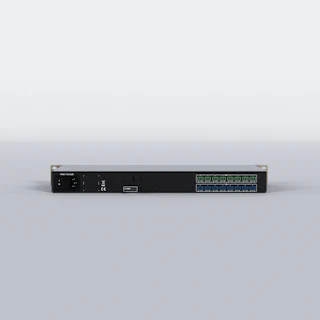

Cổng ngõ vào âm thanh analog

Số cổng ngõ vào: 8, MIC/LINE level
Kiểu kết nối: Euroblock, 3-pin, balanced
Độ nhạy ngõ vào: -32,5 dBV to +18,5 dBV -30,3 dBu to +20,7 dBu
Trở kháng ngõ vào: 8kΩ (balanced), 4kΩ (unbalanced)
Mức ngõ vào tối đa: 18,5 dBV / 20,7dBu
EIN tiền khuếch đại micro: <-129,5 dBV <-127,3 dBu
Dải động: Gain 0 dB: >110,2 dB Gain 21 dB: >109,5 dB Gain 42 dB: >105,5 dB Gain 51 dB: >99,5 dB
THD + Nhiễu: Gain 0 dB & Vin 0 dBV: 0,0025% Gain 21 dB & Vin -21 dBV: 0,0026% Gain 42 dB & Vin -42 dBV: 0,0044% Gain 51 dB & Vin -51 dBV: 0,0085% Gain 0 dB & Vin +17 dBV: 0,0010% Gain 21 dB & Vin -4 dBV: 0,0015% Gain 42 dB & Vin -25 dBV: 0,0010% Gain 51 dB & Vin -34 dBV: 0,0015%
CMRR: >70dB typ (1kHz) >60 dB typ (20 Hz - 20kHz)
Nguồn phantom: +48VDC, 10mA per input max

Cổng ngõ ra âm thanh analog

Số cổng ngõ ra: 8, LINE level
Kiểu kết nối: Euroblock, 3-pin, balanced
Mức ngõ ra tối đa: 18,5dBV / 20,7dBu
Trở kháng ngõ ra: 300Ω (balanced), 150Ω (unbalanced)
Dải động: > 112,5 dB
Xuyên âm: > 95dB

Kết nối

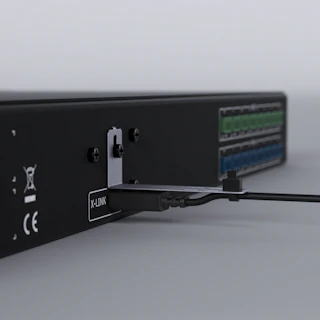

X-LINK: 1, X-LINK port. USB-C connector

Điện

Nguồn cấp: Internal. Universal, regulated switching mode supply
Yêu cầu nguồn AC: 100-240 VAC @ 47-63Hz
Cổng nguồn AC: IEC C14 inlet
Công suất tiêu thụ: <13W Standard, <15W Typ, <18,5W Max <26VA Standard, <30,5VA Typ, <36,5VA Max
Tải nhiệt: <54,6 BTU/h Typ, <68,2 BTU/h Max
Thông gió: FAN

Vật lý

Nhiệt độ hoạt động: Min: 0°C / 32°F Max: 50°C / 122°F
Độ ẩm hoạt động: 5 - 85% RH, non-condensing
Nhiệt độ bảo quản: Min: 0°C / 32°F Max: 50°C / 122°F
Độ ẩm bảo quản: 5 - 85% RH, non-condensing
Tuỳ chọn lắp đặt: Desktop, 19" racks (1RU)
Phụ kiện kèm theo: 1x EU Mains cord, 1x Multiplug Mains cord, 4x Washers, 4x Rubber feet, 1x USB-C Ecler X-Link certified cable, 8x Euroblock connectors (green colour), 8x Euroblock connectors (blue colour), 1x USB holder, 1x Screw.
Kích thước: 482.4 x 44 x 214 mm / 18.99 x 1.73 x 8.43 in.
Khối lượng: 3 kg / 6.61 lb.
Kích thước đóng gói: 585 x 75 x 385 mm / 23.03 x 2.95 x 15.15 x in.
Khối lượng đóng gói: 4.45 kg / 9.81 lb.
